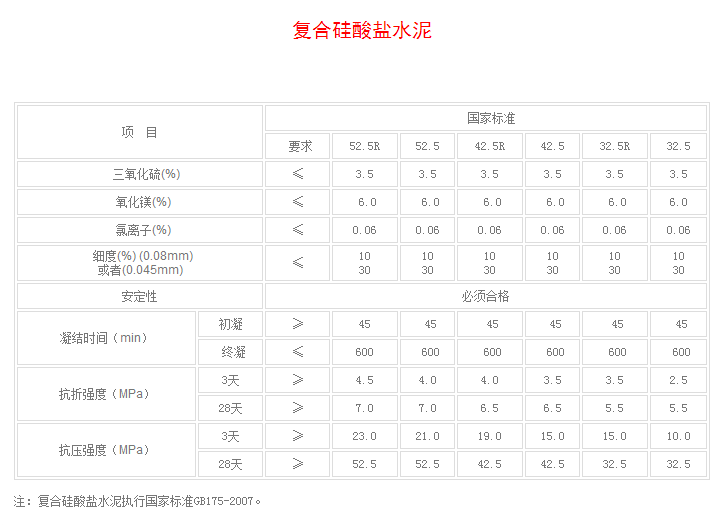

点击图片查看原图
P.C 42.5级水泥主要技术指标和性能说明
（1）细度：指水泥颗粒的粗细程度。以0.08方孔筛筛余表示，国家标准要求≤10%，细度一般控制在≤1.0%，颗粒较细，水泥硬化快，早期强度较高。
（2）凝结时间：水泥加水搅拌到开始凝结所需的时间称初凝时间。从加水搅拌到凝结完成所需的时间称终凝时间。GB 175-2007规定普通硅酸盐水泥初凝时间不早于45分钟，终凝时间不迟于10小时。我公司水泥的初凝时间一般为3.0～4.0小时，终凝时间为4.5～5.5小时，并可以根据工程施工需要调正凝结时间，满足工程要求。
（3）强度：GB 175-2007规定32.5等级复合硅酸盐水泥的3天抗压强度≥10.0MPa，28天抗压强度≥32.5MPa，我公司水泥强度远远高于国家标准规定，P·C32.5水泥3天抗压强度≥15.0MPa，28天抗压强度≥38.0MPa，且强度稳定，有利于稳定施工。
（4）体积安定性：通过对水泥生产过程严格控制，确保出厂水泥体积安定性合格率100%，
（5）我公司生产P·C32.5水泥采用液态助磨剂，Cl-含量小于0.040％，有利于提高构筑物的耐久性。
