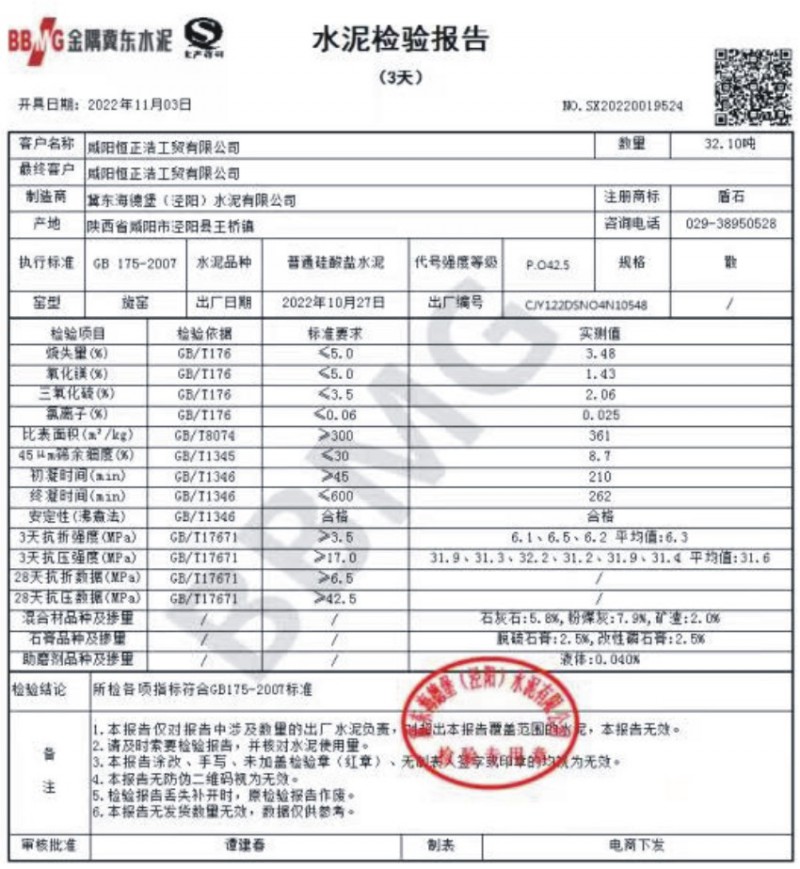

点击图片查看原图
23年7月28日西安冀东盾石牌普通硅酸盐P.O42.5水泥（散）
金隅冀东盾石牌普通硅酸盐水泥，由硅酸盐水泥熟料、5%-20%的混合材料及适量石膏磨细制成的水硬性胶凝材料。具有强度高、水化热大，抗冻性好、干缩小，耐磨性较好、抗碳化性较好、耐腐蚀性差、不耐高温的特性。
技术参数
(1)细度:筛孔尺寸为80µm的方孔筛的筛余不得超过10%或者45µm方孔筛的筛余不大于30%，否则为不合格 。
(2)凝结时间:初凝时间不得早于45分钟，终凝时间不得迟于10小时。
(3)标号:标号:根据3d和28d龄期的抗压和抗折强度，将普通硅酸盐水泥划分为42.5,42.5R,52.5,52.5R四个强度等级。各强度等级各龄期的强度不得低于表4-3中的数值。
|
强度等级 |
抗压强度 |
抗折强度 |
||
|
3d |
28d |
3d |
28d |
|
|
42.5 |
≥17.0 |
≥42.5 |
≥3.5 |
≥6.5 |
|
42.5R |
≥22.0 |
≥42.5 |
≥4.0 |
≥6.5 |
|
52.5 |
≥23.0 |
≥52.5 |
≥4.0 |
≥7.0 |
|
52.5R |
≥27.0 |
≥52.5 |
≥5.0 |
≥7.0 |
普通硅酸盐PO42.5水泥特性
1、强度高
普通硅酸盐水泥水化反应速度快，早期和后期强度都高。可用现浇混凝土楼板、梁、柱、预制混凝土构件。也可用于预应力混凝土结构，高强混凝土工程。
2、水化热大、抗冻性好
由于普通硅酸盐水泥水化反应速度快，硅酸三钙和硅酸二钙的含量高，因此，水化热较大，有利于冬季施工。但由于水化热较大，在修建大体积混凝土工程时(一般指长、宽、高均在1m以上，容易在混凝土构件内部聚集较大的热量，产生内外温度应力差，造成混凝土的破坏，因此，不宜用于大体积的混凝土工程。普通硅酸盐水泥结构密实，抗冻性好。适合于严寒地区遭受反复冻融的工程及抗冻性要求较高的工程，如大坝的溢流面、混凝土路面工程。
3、干缩小、耐磨性较好
普通硅酸盐水泥硬化时干缩小，不易产生干缩裂缝。可用于干燥环境工程。由于干缩小，表面不易起粉，因此耐磨性较好，可用于道路工程中。
4、抗碳化性较好
普通硅酸盐水泥在水化后，水泥石中含有较多的氢氧化钙，碳化时水泥的碱度下降少，对钢筋的保护作用强，可用于空气中二氧化碳浓度较高的环境中，如热处理车间等。
5、耐腐蚀性差
普通硅酸盐水泥水化后，含有大量的氢氧化钙和水化铝酸钙，因此，其耐软水和耐化学腐蚀性差，不能用于海港工程、抗硫酸盐工程。
6、不耐高温
当水泥石处在温度高于250-300摄氏度时，水泥石中的水化硅酸钙开始脱水，氢氧化钙在600摄氏度以上时会分解成氧化钙和二氧化碳，高温后的水泥石受潮时，生成的氧化钙与水作用，体积膨胀，造成水泥石的破坏，因此，普通硅酸盐水泥不适合于温度高于250摄氏度的混凝土工程，如工业窑炉和高温炉基础。
