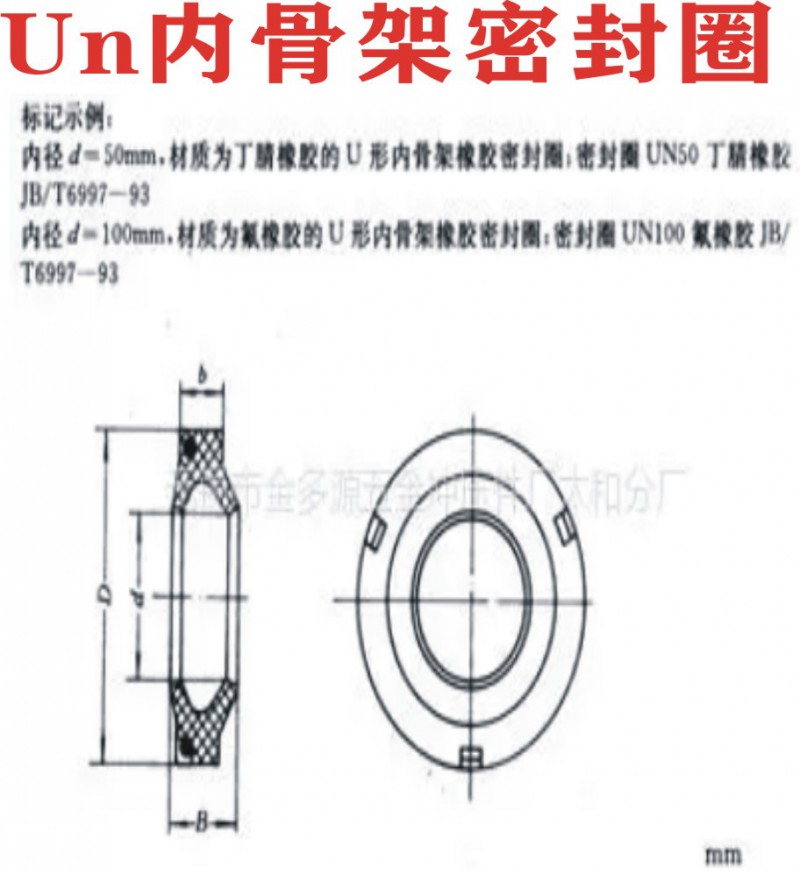

UN内骨架密封圈

管路法兰连接结构中的U形密封圈,.这种U形密封圈用在管路法兰连接结构中，公称通径DN25～300mm,工作压力PN《4MPa. 密封圈用胶料为NBR橡胶和氟橡胶.

   U形内骨架橡胶密封圈用对焊法兰,有带沟槽的凸面对焊法兰和无沟槽的平面对焊法兰。


公称通径 、 基本尺寸、 极限偏差 ；
UN25   25 +0.30    50 +0.30   9.5 -0.20

UN40   65  9.5...
UN50 75  9.5...
UN65 90  9.5...
UN80  105 9.5...
UN100  125 +9.5 ...
UN125 150  9.5...
UN150 175 9.5...
UN175  200  9.5...
UN200 225 9.5...
UN225 250 9.5...
UN250 275  9.5...
UN300  325 9.5...
