详情介绍
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

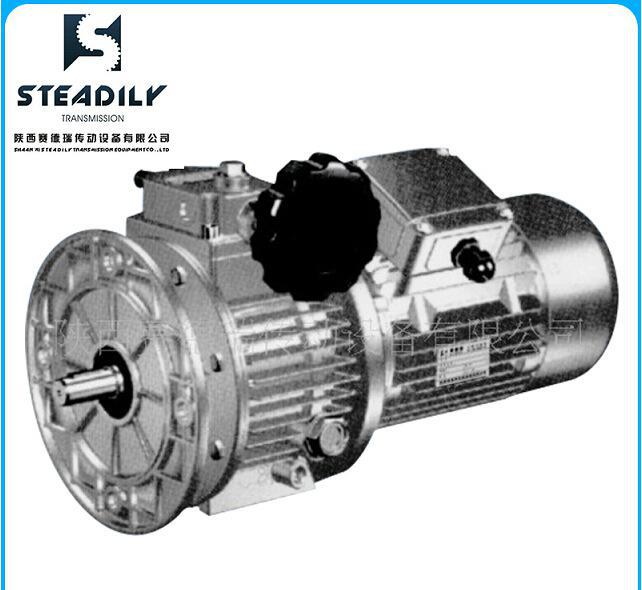

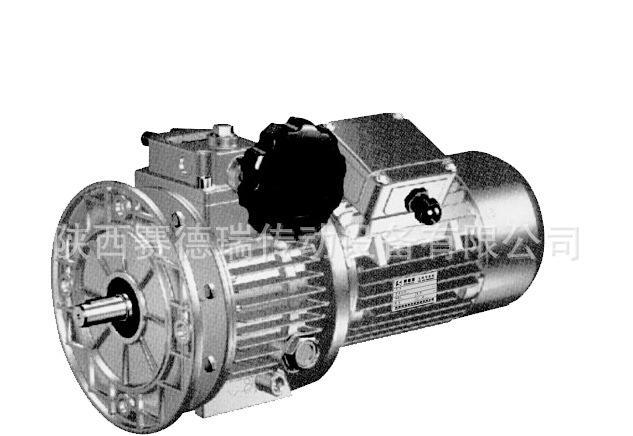

产品名称：MB、MBN系列行星锥盘无级变速机
产品类别： 无级变速机
产品说明：
行星锥盘无级减速机系采用了国内外先进的技术而设计的。它不仅可广泛地用于食品、制药、塑料、造纸、陶瓷、、印刷等轻工业部门，而且广泛用于机床、石化，冶金等重工部门及交通运输业。它的优点是：
1．高强度：在加冲击负载逆转时，本机性能可靠、能精确地传动，无后座力．井有足够的强度。
2、变速范围大：变速范围为5，即输出速比可在1:1.45至1:7.25之间任意变化。
3、调速精度高：调速精度为0.5~1转。
4、本系列变速机所有传动件都经过严格处理、精密加工、研磨、接触与润滑性能良好，所以运转平稳、噪音低、使用寿命长。
5、结构紧凑，体积小，重量轻。
6、MB变速机的特点就是有效地能与各种齿轮减速机、摆线减速机、蜗轮减速机相结合使用，从而增大了输出转矩和实现了各种不同场合的最低和最高输出转速，具有良好的适应性。
变速范围：
1.基本型：200-1000r/min
2.MB无级变速机带三级齿轮减速（i=42-100）：2-23.5r/min
3.MB无级变速机带二级齿轮减速（i=7.1-25）：8-140r/min
4.MB无级变速机带一级齿轮减速（i=2.5-5）：40-200r/min
技术参数：
转矩：1.5N•m～2062N•m
功率：0.18KW～7.5KW
MB无级变速机型号：
MB02、MB04、MB07、MB15、MB22、MB40、MB55、MB75
MBL02、MBL04、MBL07、MBL15、MBL22、MBL40、MBL55、MBL75
结构与工作原理、润滑油品种
1、行星锥盘无级变速机(见图)
带锥度的太阳轮(12)和压盘(13)被一组碟形弹簧(14)压紧，输入轴(15)与太阳轮用键联接，组成压紧的输入装置。一组带锥度的行星轮(10)内侧夹在压紧的太阳轮与压盘之间，外侧夹在带锥度的定环(11)和调速凸轮(9)之间．当输入装置转动时，由于定环和调速凸轮固定不动，行星轮就沿定环作纯滚动，且绕输入轴作公转，通过行星轮轴及滑动辅承(5)而带动行星架(2)及输出轴(1)转动。
调速时转动手轮，由手轮带动调速螺杆，使平面凸轮相对转动，产生轴向移动，从而均匀改变调速凸轮和固定环之间的间隔，最后改变了行星轮与大阳轮、压盘及固定环，调速凸轮摩擦处的工作半径，实现无级调速。
产品类别： 无级变速机
产品说明：
行星锥盘无级减速机系采用了国内外先进的技术而设计的。它不仅可广泛地用于食品、制药、塑料、造纸、陶瓷、、印刷等轻工业部门，而且广泛用于机床、石化，冶金等重工部门及交通运输业。它的优点是：
1．高强度：在加冲击负载逆转时，本机性能可靠、能精确地传动，无后座力．井有足够的强度。
2、变速范围大：变速范围为5，即输出速比可在1:1.45至1:7.25之间任意变化。
3、调速精度高：调速精度为0.5~1转。
4、本系列变速机所有传动件都经过严格处理、精密加工、研磨、接触与润滑性能良好，所以运转平稳、噪音低、使用寿命长。
5、结构紧凑，体积小，重量轻。
6、MB变速机的特点就是有效地能与各种齿轮减速机、摆线减速机、蜗轮减速机相结合使用，从而增大了输出转矩和实现了各种不同场合的最低和最高输出转速，具有良好的适应性。
变速范围：
1.基本型：200-1000r/min
2.MB无级变速机带三级齿轮减速（i=42-100）：2-23.5r/min
3.MB无级变速机带二级齿轮减速（i=7.1-25）：8-140r/min
4.MB无级变速机带一级齿轮减速（i=2.5-5）：40-200r/min
技术参数：
转矩：1.5N•m～2062N•m
功率：0.18KW～7.5KW
MB无级变速机型号：
MB02、MB04、MB07、MB15、MB22、MB40、MB55、MB75
MBL02、MBL04、MBL07、MBL15、MBL22、MBL40、MBL55、MBL75
结构与工作原理、润滑油品种
1、行星锥盘无级变速机(见图)
带锥度的太阳轮(12)和压盘(13)被一组碟形弹簧(14)压紧，输入轴(15)与太阳轮用键联接，组成压紧的输入装置。一组带锥度的行星轮(10)内侧夹在压紧的太阳轮与压盘之间，外侧夹在带锥度的定环(11)和调速凸轮(9)之间．当输入装置转动时，由于定环和调速凸轮固定不动，行星轮就沿定环作纯滚动，且绕输入轴作公转，通过行星轮轴及滑动辅承(5)而带动行星架(2)及输出轴(1)转动。
调速时转动手轮，由手轮带动调速螺杆，使平面凸轮相对转动，产生轴向移动，从而均匀改变调速凸轮和固定环之间的间隔，最后改变了行星轮与大阳轮、压盘及固定环，调速凸轮摩擦处的工作半径，实现无级调速。
