详情介绍
产品简介
DTU是一种物联网数据传输终端，利用公用的GPRS网络为用户提供无线长距离数据传输功能。此功能广泛应用于物联网产业链中的M2M行业，如智能电网、智能交通、智能家居、金融、移动POS终端、供应链自动化、工业自动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、遥感勘测、军事、空间探索、农业、林业、水务、煤矿、石化等领域。
本系列产品为DB9的RS232接口，通过互联网TCP/IP协议实现数据远程传输功能。 主要工作模式有：完全透传模式、（命令）/数据混合模式、透传模式、多中心模式/多备份模式、指定中心模式等。
GPRS-DTU系列产品特点
1. 完全透传（基本模式）；
2. /数据混合模式（可选模式）；
3. 透传模式（可选模式）；
4. 多中心模式/多备份模式（多达五个多中心/备份中心）；
5. 指定中心模式（可选模式，每包数据可向指定的不同服务器地址发送数据）；
6. 远程在线固件升级能力（设备在现场即可实现远程自动升级）；
7. 永久在线，自动重连（自定义重连时间间隔，防止流量爆炸）；
8. 多种灵活配置方式（串口//远程）；
9. 多种协议（PPP/TCP/UDP/IP）上位开发包支持（兼容多家DTU厂家的通信协议，可实现DTU的无缝替换，保护客户的前期投资，降低转换风险）；
10.完全工业环境设计要求；5-30V宽电源输入；全金属结构；整机经过严格的电磁兼容性测试；RS232接口均有过流过压保护。
11.独特设计的防假死功能，更出色的系统稳定性，真正实现长期无人值守运行。

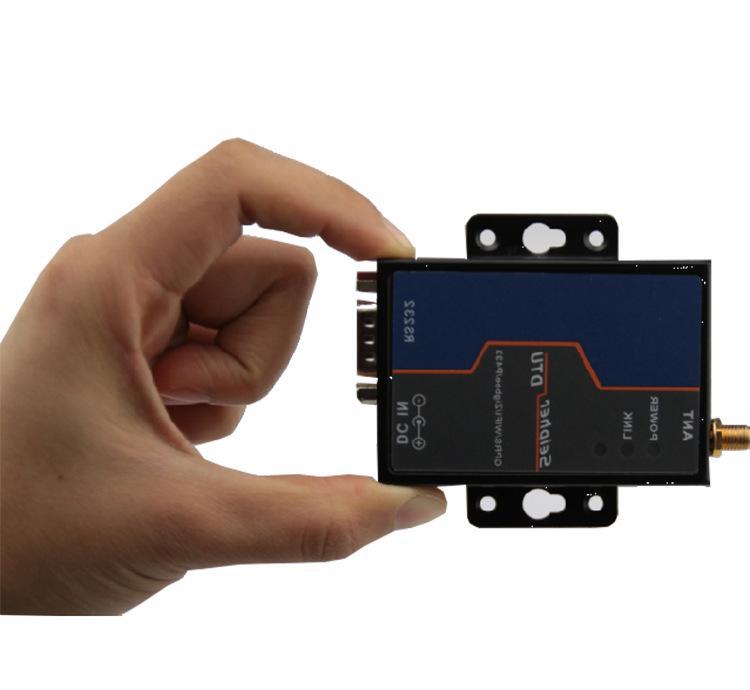

12.体积超小，结构紧凑，安装方便。
接口信号定义
PIN | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
信号 | DCD | RX(out) | TX(in) |
| GND |
|
|
|
|
RS232接口信号说明
PIN | 信号 | 描述 |
2 | TX | Output: RS232 数据输出脚2， 和用户设备RX脚连接。 |
3 | RX | Input: RS232 数据输入脚3，和用户设备TX脚连接。 |
5 | GND | 和用户设备GND连接。 |
工作模式介绍
此处介绍几种典型工作模式，工作模式由特殊指令来设置，订货时可由客户指定，客户也可自行使用特殊指令设定。每种模式的具体用法请参阅对应的应用文档，或咨询我们的技术支持。
1. 完全透传模式
此为最常用模式，也就是通过互联网实现用户设备与服务器中心间的数据收发。
2. （命令）/数据混合模式
在此模式下，除了通过互联网实现设备与服务器间的数据通信外，用户设备同时还可以通过命令发送。也就是网络数据收发功能和收发功能可以同时存在。
常用场合：用户的常规数据通过网络收发，但特定的告警信息需要通过直接发送到指定的号码。
中英文均支持。
此模式还支持在保持与服务器连接的情况下，通过配置命令在线查询/配置参数。
3. 透传模式
此模式指所有的数据收发均通过方式进行，中英文均支持（须通过配置预先指定）。串口收到的数据通过直接透明发送到指定的号码（通过配置预先设定）;同时指定号码发来的内容 也通过串口直接输出。
优点：无须简历服务器中心。
常用场合：1.数据量小的点对点应用；2. 通过设备状态。
4. 多中心模式/多备份模式
多中心模式指可以同时多达5个服务器地址同时发送数据，同时也接收这些服务器发来的数据。各个通道互不影响，也就是其中一个通道失败不会影响其他通道的数据收发。
多备份模式指可以指定多达4个备份服务器地址，当住址不能连接时，设备将尝试连接第二个地址，当第二个地址不能连接时，将尝试连接第三个地址，以此类推。
5.指定中心模式
此模式指用户设备可以选择每包数据发送给5个预先设定的服务器地址其中之一或者全部。
常用场合：用户设备给多个监控中心发送数据时，需要有选择的发送数据。
技术规格
供电 | |
电压 | 直流 7V-30V |
功耗 | 最大2W |
待机电流 | 10mA (12V条件下) |
数传电流 | 40 - 100mA (12V条件下) |
GPRS规格 | |
标准 | GPRS Class 10, 符合3GPP规范。 |
编码方案 | CS1-CS4 |
接口 | |
天线接口 | 50 Ω/SMA/阴头 |
SIM卡 | 3V/1.8V |
数据接口 | RS232/RS485/TTL,±15KV抗静电能力 |
数据速率 | 300 - 115200BITS/S |
数据接口静电 | ±15KV |
其他参数 | |
尺寸 | 76 x 56 x 16 mm (不包括天线和安装件) |
重量 | 约90G |
工作环境温度 | -25° ~ +70° |
存储温度 | -40° ~ +85° |
相对湿度 | 95%（无凝结） |
