一、用途
     本仪器是为钻孔灌注桩的成孔质量检测而设计制造的专用设备，主要用于高层建筑、机场、桥梁、高速公路、高速铁路、海港、码头等工程建设中钻孔灌注桩成孔孔径、深度、孔的垂直度、孔壁形状和孔底沉渣的质量检测。
     本仪器采用电脑控制技术，通过与井下仪器串行通讯，实时显示各项检测数据和曲线，实现灌注桩成孔检测的数字化，具有操作简便，界面美观，资料储存和处理方便、快捷等特点。配备便携式打印机可现场打印资料，方便地编制检测速报和成孔质量检测报告，大幅度提高工作效率和质量。
     本仪器已应用于上海市地铁，高架道路、上海大剧院、东海大桥等项目及苏通大桥、江阴大桥、杭州湾大桥、京沪高铁等国家重点建设项目，并远销阿联酋、印尼等国家，取得了良好的经济效益和社会效益。

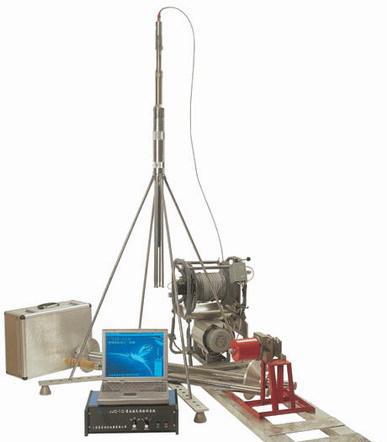

二、系统配套
1、    JJC-1D微机检测仪（地面仪器）
2、    JJY-2型（或JJY-5型）井径仪（井下仪器）
3、    JC-1B型电动绞车和井口滑轮（地面仪器）
4、    JNC-1沉渣测定仪（井下仪器）
5、    JJM-1高精度测斜仪（井下仪器）
6、    笔记本电脑（便携式打印机） （自备，提供上位机检测软件）

三、技术指标
1、孔径测量范围：Ф500mm～Ф1600mm （JJY-2型），选购安装200mm的扩展腿，测量范围可扩展至2000mm，
                          Ф1500mm～Ф2500mm （JJY-5型），选购安装770mm的扩展腿，测量范围可扩展至2800mm。
2、孔径测量误差：±15mm（JJY-2型），
                          ±25mm（JJY-5型）。
3、井径仪供电电流：10mA。
4、井径仪灵敏度：  ≥100mV/10cm （供电电流10mA时）。
5、电缆长度：100m（最长可选配125m）。
6、电缆拉力：0.35t （拉断力 0.65t）。
7、沉渣厚度检测：  可配沉渣测定仪井下仪器
                            电极间距0.02m±0.5mm
                            电阻率测量误差≤5%
8、垂直度检测：     可配测斜仪探管井下仪器
                            测量范围 0～10°
                            分辨率 0.01°
                            测量误差 ≤±0.1%
9、深度指示误差： ≤1‰。
10、工作温度：      测量探管  0～50℃，
                            地面仪器  -10℃～45℃，
                            相对湿度  <85%。
11、井径仪耐压：   ≥3Mpa`。
12、工作电压：     220V     50HZ    50W。

四、选配件
1、    笔记本电脑
2、    打印机（A4）
