| 起订: | 供货总量: |
| 发货期限: 自买家付款之日起 天内发货 | 所在地: 全国 |
| 有效期至： 长期有效 | 品牌： |
详情介绍

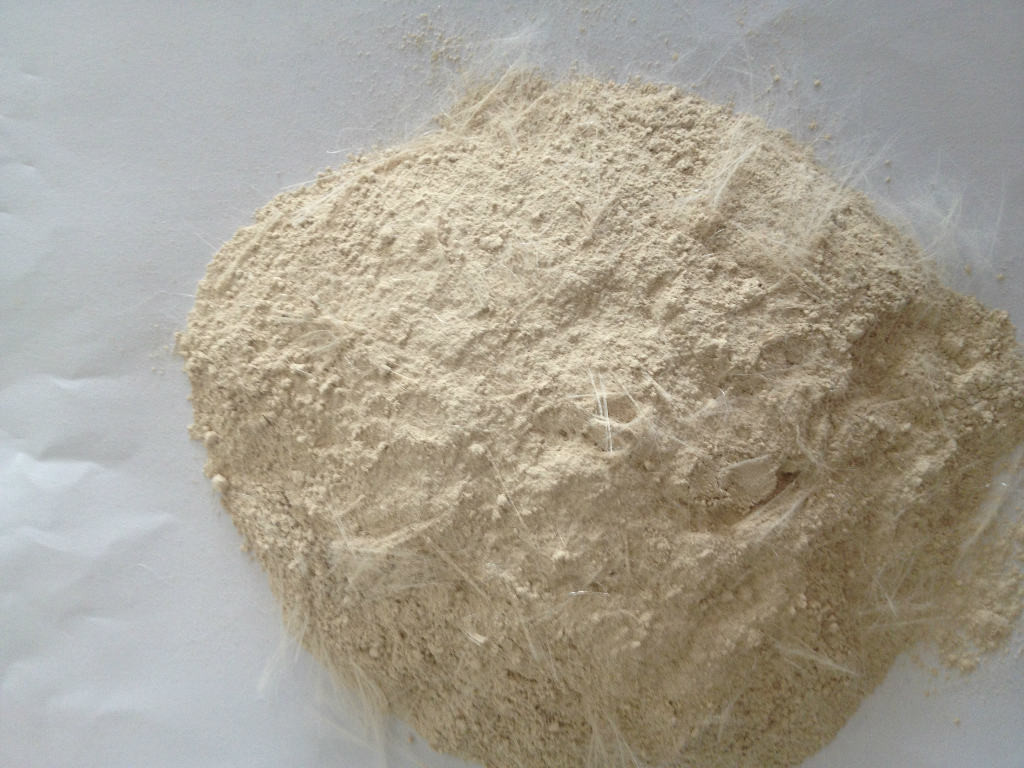

产品简介：
WPA减缩纤维膨胀抗裂剂是该系列产品中采用纤维进行功能强化的独特产品，产品中包含不同几何尺寸的纤维组分、多种膨胀组分、改善混凝土工作性的减缩组分和填充混凝土孔结构的密实组分。仿钢纤维的高弹性模量与聚丙烯纤维的高延性互为补充，膨胀减缩密实组分互生互补大大提高混凝土的抗拉能力，显著改善混凝土的抗裂能力。多种材料叠加形成（如下图所示）全程立体补偿过程。
工作原理：
本品检验依据 JC474―2008 GB23439― 2009 GB/T14337―2008 GB/T14335―2008。 在水泥混凝土中存在两类独立的孔隙：一种为无长度但有体积的开放孔，另一类为无体积但有长度的封闭孔。前一种孔影响混凝土的抗压强度和弹性模量，而后者则决定抗折强度与抗裂能力，如抗拉强度或弯曲强度。因此不同尺度长短纤维的混杂，减小了此类孔隙，从而提高了水泥混凝土的抗折强度和抗裂能力。同时仿钢纤维和聚丙烯纤维的混杂，综合了仿钢纤维混凝土较高的初裂载荷、最大载荷和聚丙烯纤维混凝土优越的延性和韧性等优点，极大的提高了混凝土的体积稳定性。
性能指标：
纤维阻效效应：
两种纤维以不同的混杂比例掺入后对混凝土抗折强度和干燥收缩的影响如图所示，经试验验证，聚丙烯纤维和仿钢纤维的混杂比例在 5:5或7:3时混凝土的力学性能、抗裂性能和抗渗透性能达到最佳。
产品优点：
可显著抑制混凝土内部微裂缝的扩展，弥补水化过程中自然产生的缺陷。减小混凝土的干燥收缩、塑性收缩。显著提高混凝土的抗拉能力，大大降低开裂风险。卓越的混凝土抗渗透性。对钢筋无锈蚀作用。
性能指标：
如图所示，混凝土的抗渗性能与孔隙率存在重要线性关系。
WPA的引入可以显著降低混凝土孔隙率，细化孔径分布。如图所示，空白样、纤维混凝土和掺 WPA混凝土的最可几孔径分别为 46.6nm、45.7nm和37.3nm，总孔隙率分别为 20.77%、13.05%、7.51%，可知纤维和 WPA的掺入对水泥石中孔径分布有细化作用，对总孔隙率有非常明显的降低作用。因此，可以大幅度提高混凝土抗渗性能。
应用范围：
适用于一切对混凝土体积稳定性及抗裂，抗渗性能要求较高的工程，尤其适用于大体积混凝土浇筑及无缝施工。
注意事项：
西安中拓建材有限公司
地址：西安市大庆路7号
电话：029-81330193
盛娟：15002962602
网友评价 共0条 [查看全部]
