详情介绍

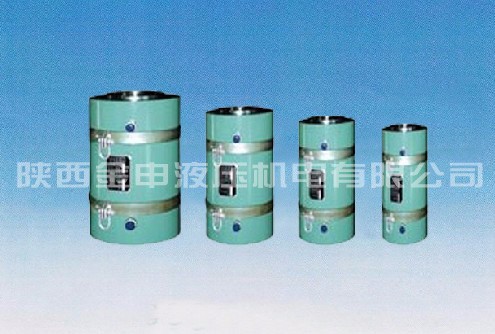

YCWB系列穿心式轻型千斤顶是我公司在YCWE系列千斤顶的基础上对结构，尺寸进一步改进和优化后成功推出的第四代新型轻量化千斤顶。它体积小、重量轻、密封性 能好、强度和可靠性高，通用性强，是YCWE系列千斤顶的换代产品。广泛用于后张法的预应力施工。配用不同的附件，可张拉OLM夹片群锚和各种类型夹片群 锚以及DM镦头锚、LZM冷铸锚等。
二、使用方法
1、准备工作：
首先应了解工程设计中对预应力束的张拉要求，例如每束钢绞线的根数，标准强度，横截面积数值，控制应力δk，要求的张拉伸长值，锚具的回缩值等，然后根据“油压值—输出力”标定值确定δk时的油压值。
2、千斤顶和锚具的安装：（见图2：安装方法及液压系统图）
（1）将钢绞线穿入结构物的预留廊道，在张拉端要求钢丝束的外露长度比千斤顶的工作长度长出200—250mm。钢绞线必须用簿片砂轮机切后不得散头，也不得出现“毛头”，以免穿孔困难。
（2）把工作锚板的钢丝束端部套上，并推至锚垫板处，对准止口固定。
（3）安装工作锚夹片：安装夹片之前先用钢圈把每付夹片箍在一起，然后沿钢绞线将其推入锚板的锥孔中，用手推至不动即可。
（4）安装限位板：限位板根据工作锚板设计，与锚板的孔相对应配合。
（5）安装千斤顶：先将钢绞线束端部用铁丝销加捆扎，即可将千斤顶吊起来穿套在钢束上，并将千斤顶前端盖支承口套在限位板的外面。这时千斤顶即可同轴对中。
（6）将工具锚安装在活塞端部的支承止口上。
3、张拉
（1）安装如图2所示，将B路截止阀（回油阀）打开，A路截止阀关闭，启动油泵，向张拉缸供油进行张拉。同时调节节流阀，以控制油压高低和张拉速度。
（2）在活塞外伸时，工具锚中的夹片可自行夹紧钢绞线。工作锚中的夹片此时受限位板的限制，只可被带出到限位尺寸即自行停止。
（3）当张拉达到工艺技术要求时，应将节流阀回旋，即停止向A路供油，然后轻回截止阀（回油阀），A路压力降至零点。由于钢绞线的回缩，活塞将被拉回若干毫米，这时工作锚的夹片被带入锚板内而自行夹紧。
（4）B路关闭截止阀，节流阀控制升压，活塞回程，留10—20毫米稍回节流阀，使活塞到位时压力不大于25MPa，然后打开截止阀，B路压力降到零点，关闭电源停机。
至此，在完成一个张拉循环后，如果钢束较长，一次张拉伸长值不够，达不到张拉控制应力δk则必须进行第二次张拉。请重复张拉中的第1、2、3、4步骤，完成第二次张拉循环。如此重复张拉，直至达到控制应力δk止。
三、注意事项
使用本千斤顶时，除应遵守一般预应力操作工艺有关规定外，还应注意下列各项：
1、为了保证张拉力的准确性，千斤顶应与油泵、压力表和外接高压胶管配套，进行“油压值—输出力”的标定。标定时以千斤顶主动工作状态为准，分级记录，取三次测量的平均值，制图表，作为张拉时的依据。
2、在下列情况下，应对千斤顶进行重新标定：
（1）千斤顶经过拆卸修理后；
（2）压力表经过碰撞或出现失灵现象；
（3）更换新压力表时；
（4）千斤顶久置后重新使用。
