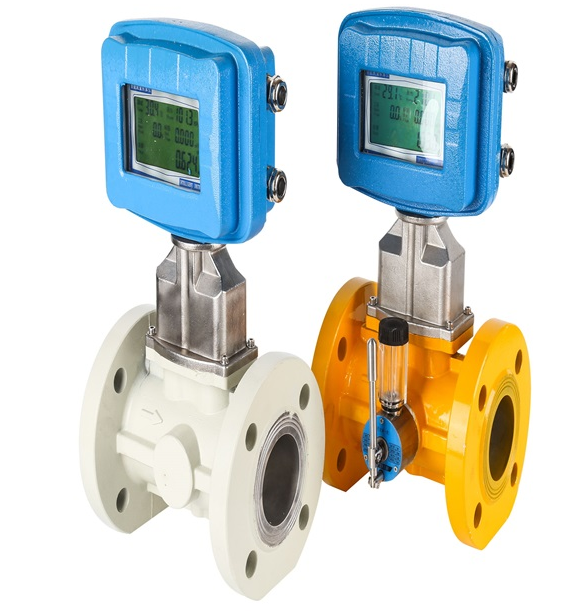

防爆型天然气涡轮流量计


一、气体涡轮流量计

     气体涡轮流量计主要用于工业管道中空气,氮气,氧气,氢气,沼气,天然气,蒸汽等介质流体的流量测量,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。在石油、化工、治金、城市燃气管网等行业具有广泛使用价值。

二、气体涡轮流量计工作原理:
     当气体流进入流量计时,首先经过独立机芯的前导流体并加速,在流体的作用下,由于涡轮叶片与流体的流向成一定角度,此时涡轮产生转动力矩,在涡轮克服阻力力矩和摩擦力矩后开始转动。当诸力矩达到平衡时,转速稳定,涡轮转动速度与流量成线性关系,通过旋转地发信盘的磁体周期性地改变传感器的磁阻,从而在传感器两端感应出与流体体积流量成正比的脉冲信号,该信号经前置放大器放大、整形后和压力温度传感器检测到的压力、温度信号同时输给流量积算仪进行处理,直接显示标准体积流量和标准体积总量。

三、气体涡轮流量计产品特点
压力损失小,叶轮具有防腐功能;
采用先进的超低功耗单片微机技术,整机功能强、功耗低、性能优越。
具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%
仪表系数可由按键在线设置,并可显示在LCD屏上,LCD屏直观清晰,可靠性强
采用EEPROM对累积流量、仪表系数掉电保护,保护时间大于10年
采用高性能MCU中央处理器,完成数据采集处理显示输出、累积流量瞬时流量同
屏显示方便的人机界面实现, 以标准485形式进行数据传输。
采用全硬质合金(碳化钨)屏蔽式悬臂梁结构轴承,集转动轴承与压力轴承于一
体,大大提高了轴承寿命,并可在有少量泥沙与污物的介质中工作。
采用1Cr18Ni9Ti全不锈钢结构,(涡轮采用2Cr13)防腐性能好。
容易维修,有自整流的结构,小型轻巧,结构简单,可在短时间内将其组合拆开,
内部清洗简单。
有较强抗磁干扰和振动能力、性能可靠、寿命长
下限流速低,测量范围宽,
现场显示型液晶屏显示清晰直观,功耗低,3V锂电池供电可连续运行5年以上,

四、气体涡轮流量计【技术参数】
公称口径: 管道式:DN20~DN300
插入式:DN100~DN2000
精度等级: 管道式:±0.5级,±1.0级
插入式:±1.5级、±2.5级
环境温度: -20℃~50℃
介质温度: 测量液体:-20℃~120℃
测量气体:-20℃~80℃
大气压力: 86KPa~106KPa
公称压力: 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等级: ExdIIBT4
连接方式: 螺纹连接、法兰夹装、法兰连接、插入式等
直管段要求:气体:上游直管段应≥10DN,下游直管段应≥5DN
液体:上游直管段应≥20DN,下游直管段应≥5DN
插入式:上游直管段应≥20DS,下游直管段应≥7DS(DS为管道实测内径)
显示方式: (1)远传显示: 脉冲输出、电流输出(配显示仪表)
(2)现场显示:8位LCD显示累积流量,单位(m3)
4位LCD显示瞬时流量,单位(m3/h)、电池电量、频率、流速
(3)温度压力补偿型:
A、显示标准瞬时流量及标准累计流量
B、显示当前压力、温度、电池电压
输出功能:
(1)脉冲输出,p-p值由供电电源确定
(2)4~20mA两线制电流输出
(3)单位体积脉冲输出及传感器原始脉冲输出
(4)带有RS485通迅接口
供电电源:
(1)DC5~24V
(2)标准型3V锂电池安装于仪表内部可连续使用八年以上
(3)温压补偿型3V锂电池安装于仪表内部可连续使用四年以上
传输距离: 传感器至显示仪距离可达500m
