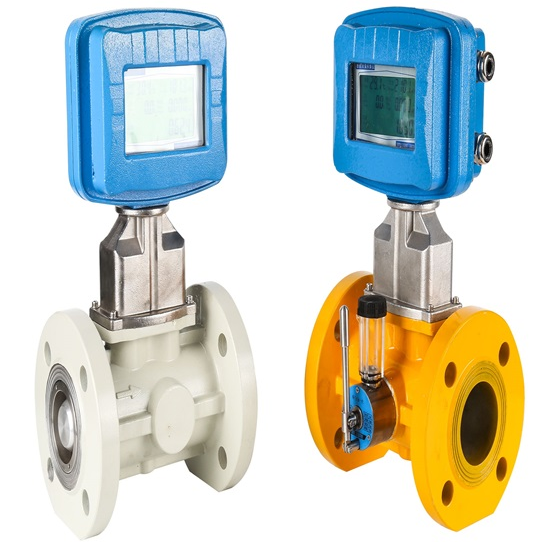

天然气涡轮流量计

一、概述:

        WRTH系列涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m2/s的液体，对于运动粘度大于5×10-6m2/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。

二、产品特点:

1、高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R；

2、重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性如经常校准或在线校准可得 到极高的精确度，在贸易结算中是优先选用的流量计；

3、输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；

4、可获得很高的频率信号（3~4kHz），信号分辨力强；

5、范围度宽，中大口径可达1:20，小口径为1:10；

6、结构紧凑轻巧，安装维护方便，流通能力大；

7、适用高压测量，仪表表体上不必开孔，易制成高压型仪表；

8、专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器;

9、可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便

三、工作原理:

流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：

式中：

f——脉冲频率[Hz]

k——传感器的仪表系数[1/m3]，由校验单给出。若以[1/L]为单位

Q——流体的瞬时流量（工作状态下）[m3/h]

3600——换算系数
