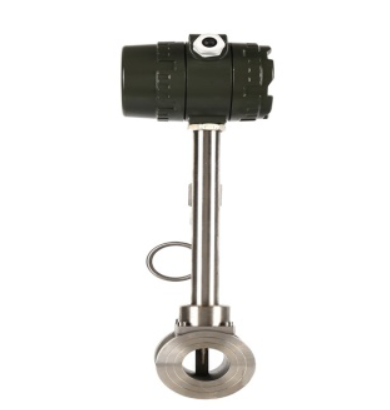

压缩空气流量计

一、压缩空气流量计描述：
         LUGB系列压缩空气流量计可精确地测量压缩空气流量。压缩空气，即被外力压缩的空气。压缩空气是一种重要的动力源，其具有震动大、气体带水、脉动流等特点。LUGB系列压缩空气流量计能有效的检测压缩空气的流量，有传统意义的涡街流量计的特点又有改进后的抗振动、无堵塞的优点。

针对介质有脉动流的特点，建议客户在压缩机出口设置一只缓冲罐滤除脉动，而将流量计安装在缓冲后面，或者将流量计安装在远离脉动源的地方，这样可利用工艺管道的气容同其管阻构成低通滤波器衰减脉动。输出为脉冲频率，其频率与被测流体的实际体积流量成正比，1.测量范围宽，5.结构简单牢固，安装方便，6.应用范围广，流体温度(-40ºC，150ºC)，(-40ºC，250ºC)，(-40ºC，输出信号三线制电压脉冲或4~20mA标准电流。工作环境温度:(-40ºC，当流体流过旋涡发生体时，三角柱会令流体产生交替旋涡，且正比于流速。涡街流量计获得旋涡释放频率，从这个参数HZ和旋涡发生体的特征宽度d，可以计算出流体的平均速度v。

压缩空气流量计是一种测量封闭管道中气体介质流量的速度式仪表，目前已广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的压缩空气流量测量。压缩空气流量计可显示实时温度、实时压力、瞬时流量、流量累计，一般适用于各种无腐蚀性气体的测量，如天然气、空气等，部分流量计也可以测量腐蚀性气体。压缩空气流量计工作原理压缩空气流量计的基本原理是卡门涡街原理，即“涡街旋涡分离频率与流速成正比”。变送器流通本体直径与仪表的公称口径基本相同。流通本体内插入有一个近似为等腰三角形的柱体，柱体的轴线与被测介质流动方向垂直，底面迎向流体。当被测压缩空气流过柱体时，在柱体两侧交替产生旋涡，旋涡不断产生和分离，在柱体下游便形成了交错排列的两列旋涡即“涡街”。

理论分析和实验已证明，旋涡分离的频率与柱侧介质流速成正比。旋涡交错分离，在柱体两侧及柱体后面的尾流中产生脉动的压力，设在柱体内部（或后面）的检测探头受到这种微小的脉动压力的作用，使埋设在探头内的压电晶体元件受到交变应力而产生交变电荷信号。该信号经放大器上的电荷变换、放大，滤波限幅和触发处理后，输出频率与旋涡分离频率相同的方波电压脉冲信号。该信号再送到就地显示仪，传感器输出的每一个脉冲将代表一定体积的被测流体。一段时间内的输出总脉冲数，将代表这段时间内流过传感器的流体总体积。压缩空气流量计传感器输出的电压脉冲信号送到连于一体的就地显示仪，压缩空气流量计就地显示仪采用新微功耗CPU，测量涡街传感器输出的频率信号。

    数显压缩空气流量计既具有传统孔板、靶式、涡街等流量计无可动部件的特点，同时又具有与容积式流量计相媲美的测量准确度，加之其特有的抗干扰、抗杂质性能，除能替代常规流量所能测量的流量计量问题，尤其在小流量、高粘度、易凝易堵、高温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性
二、智能气体流量表、中山天然气流量计、气体流量计、湛江压缩空气流量计广州顺仪制造
1、测量介质：气体、液体、蒸汽。
2、双排液晶同时显示累计流量和瞬时流量;
3、内部锂电池供电,无需外部电源;
4、微功耗设计,两节+3v锂电池可连续工作一年半以上;
5、空气质量传感器的感应元件不直接与被测介质接触，性能稳定、可靠性高。
6、传感器内无可动部件，结构简单而牢固，压损小、维扩量小、使用寿命长。
7、范围度宽达10：1~15：1。
8、压缩空气流量计测量范围：正常工作范围，雷诺数为20，000-7，000，000;输出信号不受液体温度、压力、粘度及组份影响。测量可能范围，雷诺数8，000-7，000，000。
9、精度等级：液体，指示值的±1.0%;气体，指示值的±1.0%;蒸汽，指示值的±1.5%。
10、输出信号：a.oc门脉冲输出;b.电流4-20ma（两线制/三线制）。
11、电源电压：+24vdc（需要信号输出时提供）。
12、介质温度：普通型a.-40℃～+130℃;b.-10℃～+250℃;
13、压缩空气流量计工作压力：0-2.5mpa,法兰夹持连接（注：应用户要求，可提供其它压力等级，需定做）。
14、压力损失：δpδp=1.079*10-6*ρ*v2 （式中：δp：压力损失kpa;ρ：被测介质的密度kg/m3;v：被测介质的流速m/s）。
15、规格（管道内径）20、25、32、40、50、65、80、125、150、200、250、300（大于dn300口径为插入式）。
16、环境温度 -25℃～+55℃;湿度≤85%rh。
17、压缩空气流量计防爆类型：隔爆型;防爆标志;iaiict4。
三、压缩空气流量计应用：　
    压缩空气流量计目前已广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的气体、液体流量测量。
四、压缩空气流量计量：　　
    压缩空气是企事业单位重要的二次能源，大多由电能或热能经压缩机转化而来。当空气压力值要求较低时，则由鼓风机产生。对由大量能源转化而来的工质进行管理，以收到节约能源和提高设备管理水平的效果。五、压缩空气流量计量的主要目的 压缩空气流量计在化工等生产过程中，有一种重要的工艺过程氧化反应，它是以空气作原料，和另外某种原料在规定的条件下进行化学反应。空气质量流量过大和过小，都会对安全生产、产品质量和贵重原料的消耗产生关键影响。在这种情况下，空气流量测量精确度要求特别高，多半还配有自动调节。　锅炉和各种工业炉窖中的燃烧过程，其本质也是氧化反应，对助燃空气流量的测量，虽然准确度要求不像化工生产中的氧化反应那样高，但对环境保护和经济燃烧、节约燃料也有重要意义。
