当前位置: 首页 » 行业看点 » 生产技术 » 正文

沿海高楼基础建设中应采用铁铝酸盐水泥

放大字体  缩小字体 发布日期:2021-07-30  浏览次数:694
核心提示:建议在沿海建筑新建工程和修缮工程中推广应用具有优异耐海水腐蚀性能的铁铝酸盐水泥,大幅度提升建筑的耐海水腐蚀能力,减少建筑物受海水腐蚀破坏的风险和降低维修维护成本。..

具有高抗海水腐蚀性能的铁铝酸盐水泥

铁铝酸盐水泥是上世纪八十年代由我国自主发明的水泥品种,曾获国家发明二等奖。我国是世界上唯一实现连续工业化生产铁铝酸盐水泥的国家。目前,我国已具备超过1000万吨的铁铝酸盐水泥生产能力,并且普通水泥生产线经过简单改造也可以生产铁铝酸盐水泥。

铁铝酸盐水泥具有早强、高强、抗冻、抗渗、耐腐蚀等性能特点,尤其是具有优异的抗渗性能和耐海水腐蚀性能。铁铝酸盐水泥混凝土的抗渗性能显著优于同等级的硅酸盐水泥混凝土(表1)。

铁铝酸盐水泥在海南省三亚海边试验站进行长时间海水浸泡试验结果如表2所示。结果表明,铁铝酸盐水泥试块在三亚海水中浸泡12个月后,其抗折强度非但不降低,反而提高了27%,浸泡24个月后强度提高了36%;而普通硅酸盐水泥试块在海水浸泡下腐蚀严重,即便是改性过的海工硅酸盐水泥在同一条件下浸泡12个月后抗折强度还是下降了50%;浸泡24个月后下降了52%。

近四十年的海洋工程应用案例验证了铁铝酸盐水泥具有长期耐海水腐蚀性能。福建东山岛1983年用铁铝酸盐水泥抢修的南门海堤在经受了38年的海浪冲刷下依然完好,未见腐蚀迹象(图5)。与南门海堤同期修建的还有岛上的一座小码头,该码头为高桩梁板结构,海水中的立柱由铁铝酸盐水泥混凝土建造,上方梁板由硅酸盐水泥混凝土建造。2019年现场考察发现,码头的铁铝酸盐水泥立柱经历近四十年的海浪冲刷、干湿交替后依然完好,未出现明显腐蚀;而上方未直接接触海水的硅酸盐水泥梁板则混凝土破损剥落,钢筋锈蚀严重(图6)。这个工程实例表明,铁铝酸盐水泥具有独特的、优异的长期耐海水腐蚀性能。

图5 用铁铝酸盐水泥修建的东山岛南门海堤

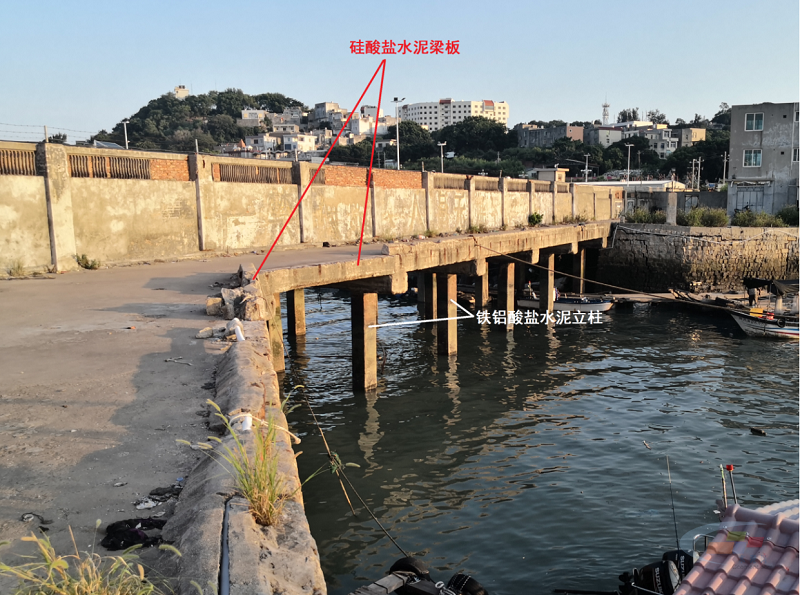

图6-1 东山岛上利用铁铝酸盐水泥和硅酸盐水泥修建的小码头

图6-2 东山岛上利用铁铝酸盐水泥和硅酸盐水泥修建的小码头

除了海洋工程外,铁铝酸盐水泥还在房屋建筑工程和市政工程中长期应用。1993年施工的22层沈阳电信枢纽工程全部主体结构;1994年施工的28层辽宁物产大厦全部主体结构(图7);1994年修建的北京西三环航天桥“Y”型墩柱、预应力钢筋混凝土盖梁(图8)等。这些建筑结构工程的应用案例表明,铁铝酸盐水泥用于建筑结构是长期安全可靠的。



[ 行业看点搜索 ]  [ 加入收藏 ]  [ 告诉好友 ]  [ 打印本文 ]  [ 违规举报 ]  [ 关闭窗口 ]




推荐图文
推荐行业看点
点击排行

新手指南
采购商服务
供应商服务
交易安全
关注我们
售前邮箱: 941119950@QQ.com
售后邮箱: 364905246@QQ.com
中国水泥商城

24小时在线客服

周一至周五 9:00-18:00
(其他时间联系在线客服)
