【滚筒式烘干机】
一、烘干机适用范围
烘干机主要用于选矿、建材、冶金、化工等部门烘干一定湿度或粒度的物料。回转烘干机对物料的适应性强,可以烘干各种物料,且设备操作简单可靠,因此烘干机设备得到普遍采用。
二、烘干机特点
烘干机对物料的适应性强,可以烘干各种物料,且设备操作简单可靠,故得到普遍采用。
三、烘干机工作原理
烘干机是物料加热干燥装置。同轴套列的回转筒体中的物料由螺旋叶片和间断螺旋扬料板在内外筒体间折返和扬料过程中得到烘干。套筒套列结构使烘干机长度可成倍缩短,由于散热面大幅减少,以致热耗降低,而倍增的热交换面使热效大大提高。对不能触烟的物料,H系列回转烘干机在内外筒中分别提供内烟管和环形烟管,各烟管间用径向烟道沟通,同样高效节能。
四、干燥机构成:
1、筒体;2、前辊圈;3、后辊圈;4、齿轮;5、挡辊;6、拖辊;7、小齿轮;8、出料部分;9;扬板;10、减速机;11、电机;12、热风道,13、进料溜槽;14、炉体等部分组成,另外可根据用户需求设计煤气发生炉、燃烧室或配套提升机、皮带输送机、定量给料机、旋风除尘器、引风机等。
五、烘干机技术参数:
产品规格 (m) | 处理能力(t/h) | 电机型号功率 | 减速机型号 | 入料水分(%) | 热值 | 出料水分 | 重量 (T) |
Φ0.6x6 | 0.5-1.0 | M160M-6→3 | ZQ200Ⅱ-25 | 25±5 | ≥5500 | ≤13 | 2.9 |
Φ0.8x8 | 0.8-2.0 | M160M-6→4 | ZQ250Ⅱ-25 | 25±5 | ≥5500 | ≤13 | 3.5 |
Φ1.0x10 | 1.0-2.5 | M160M-6→5.5 | ZQ250Ⅱ-25 | 25±5 | ≥5500 | ≤13 | 5.6 |
Φ1.2x10 | 2.5-3 | M160M-6→7.5 | ZQ350Ⅱ-25 | 25±5 | ≥5500 | ≤13 | 14.8 |
Φ1.5x14 | 7-9 | Y180L-6→15 | ZQ400Ⅱ-31.5 | 25±5 | ≥5500 | ≤13 | 17.8 |
Φ1.5x18 | 9.5-12 | Y180L-6→15 | ZQ400Ⅱ-31.5 | 27±5 | ≥5500 | ≤13 | 21.2 |
Φ1.8x14 | 12-17 | Y200L-6→18.5 | ZQ400Ⅱ-31.5 | 25±5 | ≥5500 | ≤13 | 48.2 |
Φ1.8x18 | 14-18 | Y200L1-6→18.5 | ZQ400Ⅱ-31.5 | 27±5 | ≥5500 | ≤13 | 53 |
Φ2.0x18 | 18-22 | Y200L2-6→22 | ZQ50Ⅱ-31.5 | 25±5 | ≥5500 | ≤13 | 57 |
Φ2.0x20 | 18-23 | Y200L2-6→22 | ZQ50Ⅱ-31.5 | 30±5 | ≥5500 | ≤13 | 61 |
Φ2.2x18 | 21-25 | Y200L2-6→22 | ZQ65Ⅱ-31.5 | 27±5 | ≥5500 | ≤13 | 64 |
Φ2.2x20 | 22-25 | Y225M-6→30 | ZQ65Ⅱ-31.5 | 30±5 | ≥5500 | ≤13 | 66 |
Φ2.4x20 | 25-29 | Y225M-6→30 | ZQ75Ⅱ-31.5 | 27±5 | ≥5500 | ≤13 | 68 |
Φ2.4x22 | 26-30 | Y225M-6→30 | ZQ75Ⅱ-31.5 | 30±5 | ≥5500 | ≤13 | 70 |
Φ2.6x20 | 28-33 | Y250M-6→37 | ZQ85Ⅱ-31.5 | 25±5 | ≥5500 | ≤13 | 74 |
Φ2.6x24 | 29-35 | Y250M-6→37 | ZQ85Ⅱ-31.5 | 30±5 | ≥5500 | ≤13 | 78 |
Φ3.0x20 | 45-50 | Y280S-6→45 | ZQ100Ⅱ-31.5 | 25±5 | ≥5500 | ≤13 | 82 |
Φ3.0x25 | 50-55 | Y280S-6→55 | ZQ100Ⅱ-31.5 | 25±5 | ≥5500 | ≤13 | 104 |
致力于烘干机的研究和生产多年,对烘干机常见的问题、故障处理、维护、技术参数分析等都有独特的见解,如您有关于烘干机的问题需要了解可以联系我们。我们会给大家做详细的分析。另外提醒您:购买烘干机设备一定要慎重,有什么疑问可以拨打【13523088279】咨询了解更多相关的设备知识,对设备及厂家有了充分了解以后再购买,以免上当受骗。

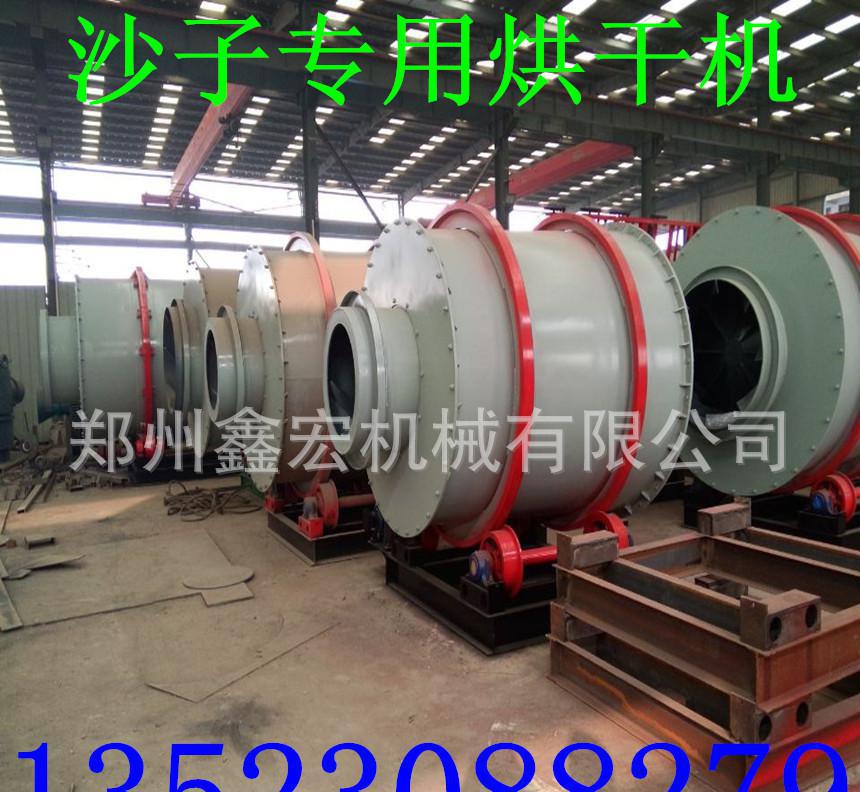

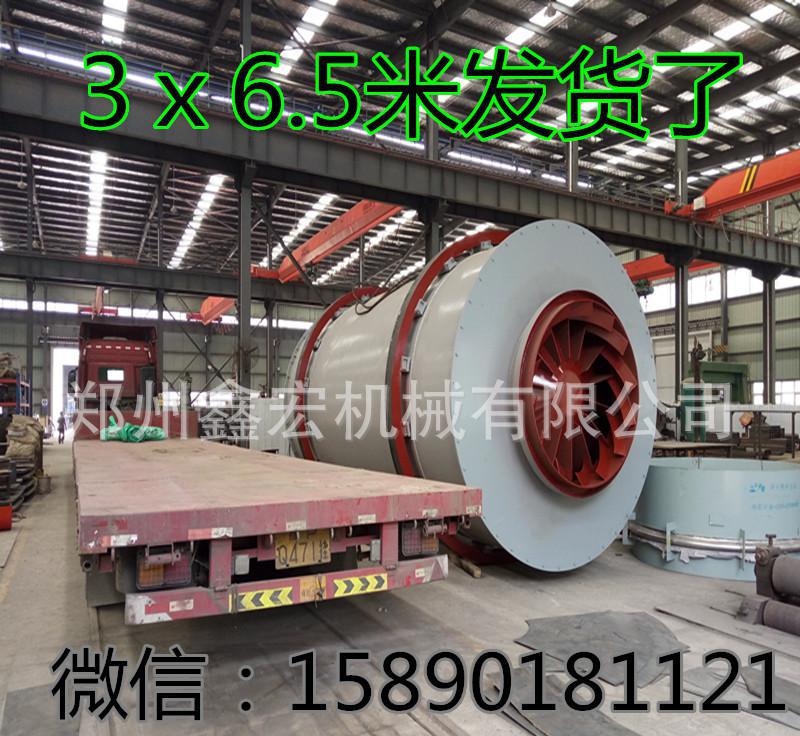

【三筒烘干机】
一、组合式烘干机。采用欧洲最新节能技术——镶钳式结构。内筒、中筒及外筒形成一个自保温结构体。特殊的热工设计理念,消除风洞热量损耗,增加热交换面积和单位容积蒸发强度,节能效果佳。符合国际创建环境友好型,资源节约型社会的政策,是替代传统的环保节能型产品。该设备用于烘干石榴沙、黄砂、矿渣、粘土等原材料,广泛应用于建材、化工、铸造等行业,可适应煤、油焦气等多种燃料。
二、技术参数:
售前服务:
为您提供项目设计、工艺流程设计,适合您的机器设备选购方案的制定,根据您的特殊需求,设计制造产品,为您培训技术操作人员
售中服务:
陪您一起完成对设备的验收,协助拟订施工方案和详细流程
售后服务:
公司派技术人员到现场指导设备安装、调试现场及培训操作人员
产品质量:
易损件除外一年内质量保证!
咨询电话:13523088279(24小时服务)
Q Q客服:863428256 现货 货到付款
