组合式砂浆生产线（40式+滚筒式）

该生产线是在自动型干粉砂浆生产线的基础上增加自动型玻化微珠轻质砂浆生产线，既可生产传统干粉砂浆，又可生产玻化微珠轻质砂浆。采用全自动配料系统和自动搅拌混合、自动包装系统，人性化操作，适合生产各种砂浆。
??该套生产线具有以下特点:
??◎ 自动配料系统，计量准确、性能稳定
??◎ 大容积待混仓，产能提高一倍
??◎ 可编程控制系统，人性化设计，误操作报警
??◎ 自动手动一键式智能切换

一、干粉砂浆设备（双组份）工艺流程：

1、自动配料系统：

由原料仓、手动蝶阀、配料螺旋输送机、计量秤（由秤斗、支架、称重传感器、接线盒、仪表五部分组成）、卸料螺旋等组成，微机控制各种原材料按设定配方比例依次自动配料。

2、原料提升装置：

将计量配比好的原料快速提升到待混仓。采用斗式提升机输送物料，故障率低，易损件少，运转稳定，使用寿命长久。

3、高效混合系统：

混合机是砂浆材料生产中至关重要的部分，也是整套生产线的“心脏”，其性能如下：

(1) 混合均匀度在99%以上，3-5分钟左右混合均匀。

(2) 具有独特的搅拌原理和优化设计，在达到混合均匀度和高效率的基础上降低能耗。（如有机胶粉聚苯颗粒保温砂浆和无机玻化微珠保温砂浆的混合原理）

(3) 高速飞刀，高效地分散纤维，防止二次结团。

(4) 整机密封性能好，装配气相平衡装置，环保无灰尘。

(5) 气动大开门，放料时间短，速度快；桨叶选用耐磨材料设计制造，寿命超长，维修方便，可靠稳定。

4、成品仓

成品仓配套二次搅拌、均匀给料系统，消除了纤维多、流动性差、颗粒料出现结桥和附着现象；同时保证包装机进料均匀、压力均衡，确保包装精度，无限降低误差。

5、成品包装

根据物料性质，选择阀口袋或敞口袋包装机。包装范围20-50kg，满足不同项目要求。通过控制系统，操作工人只需将包装袋套入阀口，其它工作即可自动完成。

6、除尘器：

由箱体框架、龙骨、集灰斗、滤袋、风机、脉冲阀自动清灰系统等组成；将各出灰点灰尘收集到除尘器集灰斗，收集后二次利用，同时确保车间环保无灰尘，改善工人工作环境。

二、无机保温砂浆（单组份）自动生产线工艺流程：

1、胶粉料储存仓：

玻化微珠保温砂浆胶粉料由双组份生产线部分生产完成，由螺旋输送机输送至储存仓，等候单组份生产线配料使用。

2、自动配料系统：

配料系统由原料仓、手动蝶阀、配料螺旋输送机、小计量秤（含秤斗、支架、称重传感器、接线盒、仪表等）、气动卸料蝶阀等组成。

3、原料提升装置：

斗式提升机进料斗加大（能容纳1批次搅拌所需玻化微珠容量），胶粉料计量秤安装在加料斗上方，短时间内由大型垂直提升机将所有原料提至滚筒混合机进行离心式无破碎混合。

4、无轴滚筒混合机：

主动轮由电动机、摆线针轮减速机驱动，转动平稳、震动小
??高精密配合的齿轮传动装置确保混合机筒体匀速转动，转速轻柔。
??独特设计的筒体内部导向板，使得物料跟随筒体旋转翻动混合，无损原始状态，破碎率极低。

5、成品仓：

容量是每批次混合量的两倍，底部配置二次搅拌系统，即能给包装机均匀给料，又能起到二次搅拌作用，防止物料离析。

6、敞口袋自动包装机（或体积打包机）：

根据玻化微珠轻质保温砂浆的物料性质，选择敞口袋包装机。包装范围20-50kg（或0.05-0.1m3），满足不同项目要求。通过控制系统，操作工人只需将包装袋套入出料口，其它工作即可自动完成，掉袋后由皮带输送机送至缝纫机处封口；包装设置内部抽空式收尘管路，配合外部收尘系统，确保环保无灰尘。

三、技术参数：

项    目	双组份生产线	单组份生产线
装机功率	60kw	30kw
生产能力	8-10t/h	12-10 m3/h
占地面积	7m x10m	12m x6m
设备高度	6.5m	7m

四、设备保养：

使用厂家要严格规范设备保养制度，确保设备正常运转：

1.定期检修设备，紧固松动螺丝，及时更换易损配件。

2.定期加注润滑油，保证设备运转流畅。

3.每班结束后要清理设备灰尘，除尘器集灰斗要及时卸料清理，防止集灰太多，影响收尘效果。

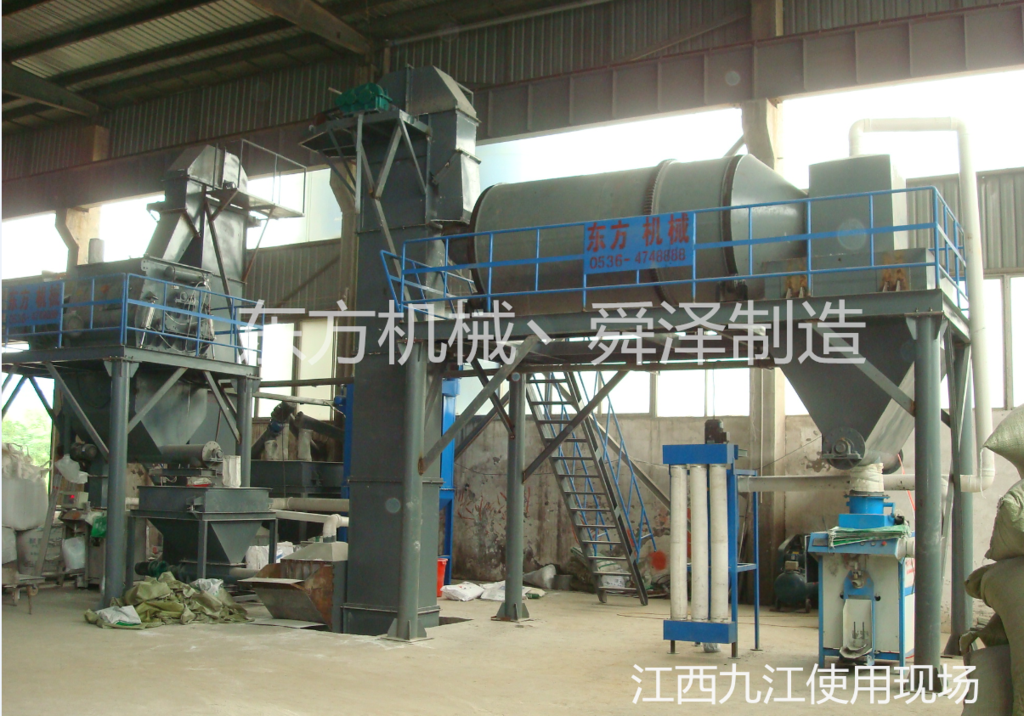

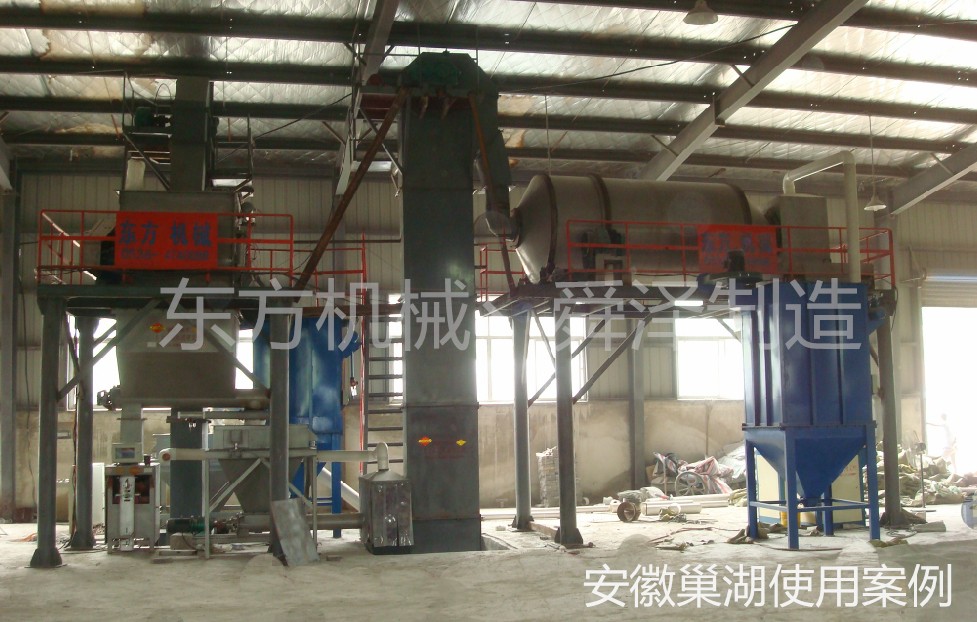

三轴无重力图片案例：

      无重力混合机是整条生产线的“心脏”部分，我公司研发生产的三轴无重力混合机具有以下特点：

??无重力三轴桨叶混合机(根据物料不配飞刀)有强烈、高效的特点，混合时间短，设计混合时间1~3分钟，1:1000投放比例均匀度大于95%；卧式筒体内两根搅拌轴等速反向旋转，轴上特殊角度布置的桨叶确保物料径向、环向、轴向三向抛洒运动，形成复合循环，在极短的时间内达到均匀混合。
产品说明??????????????????????????????
A、混合效果
即使物料有比重、粒径的差异，在交错布置的搅拌叶片快速剧烈的翻腾抛洒下，也能达到很好的混合效果。
B、破碎装置
物料有抱团结块现象时,需增加破碎装置，带三角形齿罩的“破碎棒”保持1400rpm以上的高转速，在物料失重区将团聚料粉碎、解聚。
C、出料形式
出料形式一般为气动(手动)翻板阀，圆弧阀门紧密嵌入筒内，与筒内壁齐平，无物料堆积和混合死角现象；标准型有大开门小开门之分，大开门开口到筒边，放料干净快捷，残留少。
D、两片式叶片
为降低设备易损件的更换成本，桨叶叶片可做成两片式，在叶片基座上垫一块可移动小叶片，可直接更换磨损的小叶片，经济快捷。
E、叶片与筒体间隙
桨叶叶片与筒壁的间隙直接影响混合效果以及出料后机体内物料残留；我公司产品叶片与筒体间隙控制在3~5mm。
