林亚选材-中国水泥商城-建材商城

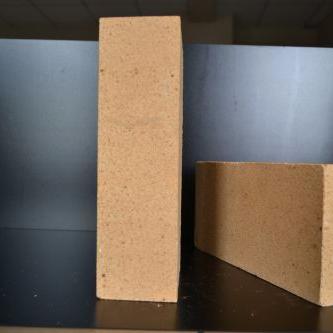

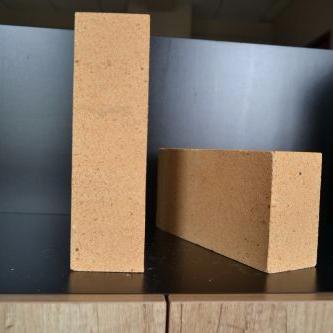

粘土砖是指Al₂0₃含量为30%一40%硅酸铝材料的粘土质制品。粘土砖是用50%的软质粘土和50%硬质粘土熟料，按一定的粒度要求进行配料，经成型、干燥后，在1300-1400℃的高温下烧成。粘土砖的矿物组成主要是高岭石和6%一7%的杂质(钾、钠、钙、铁、铁的氧化物)。粘土砖的烧成过程，主要是高岭石不断失水分解生成莫来石结晶的过程。粘土砖中的Si0₂和Al₂0₃在烧成过程中与杂质形成共晶低熔点的硅酸盐，包围在莫来石结晶的周围。

粘土砖属于弱酸性耐火制品，能抵抗酸性熔渣和酸性气体的侵蚀，对碱性物质的抵抗能力稍差。粘土砖的热性能好，耐急冷急热。粘土砖的耐火度与硅砖不相上下，高达1690-1730℃，但荷重软化温度却比硅砖低200℃以上。因为粘土砖中除含有高耐火度的莫来石结晶外，还含有接近一半的低熔点非晶质玻璃相。

在0-1000℃的温度范围内，粘土砖的体积随着温度升高而均匀膨胀，线膨胀曲线近似于一条直线，线膨胀率为0.6%-0.7%,只有硅砖的一半左右。当温度达1200℃后再继续升温时，其体积将由膨胀最大值开始收缩。粘土砖的残余收缩导致砌体灰缝的松裂，这是粘土砖的一大缺点。当温度超过1200℃后，粘土砖中的低熔点物逐渐熔化，因颗粒受表面张力作用而互相靠得很紧，从而产生体积收缩。
