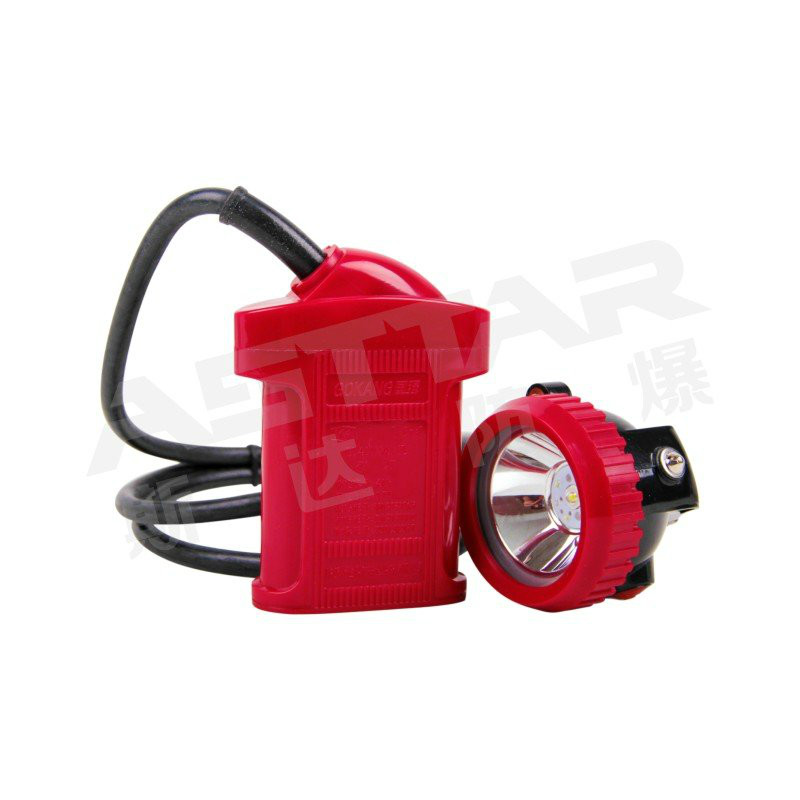

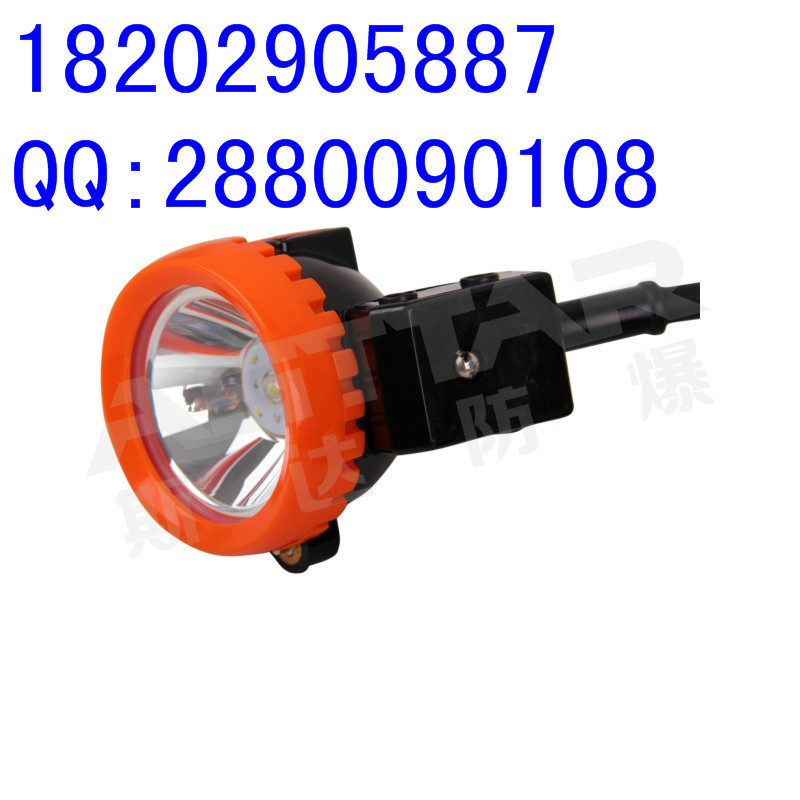

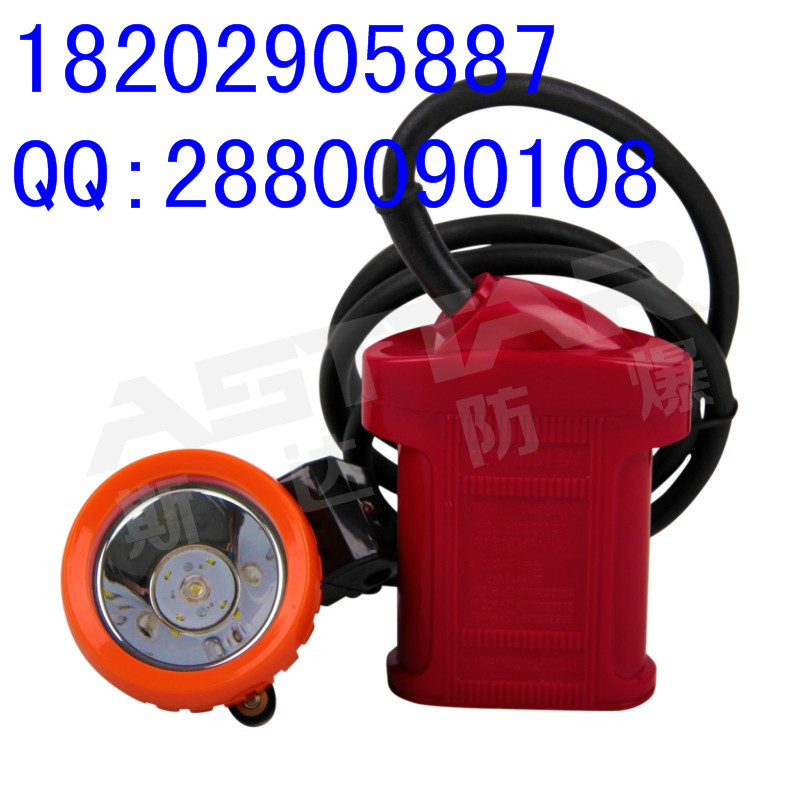

KLW5LM（A）型甲烷报警矿灯

一 概述

1 特点

KLW5LM（A）型甲烷报警矿灯（以下简称报警矿灯）是采用超高亮度LED光源照明，光电转换效率高，比白炽灯省电70%。电池采用锰酸锂离子电池提供电源的一种绿色环保的新型报警矿灯。报警矿灯采用两组LED光源分别作为主、辅光源，主光源采用恒流放电，使点灯初期与点灯末期光照度几乎不变。灯头内有单片机控制来完成智能充放电、主辅灯的开关转换、甲烷光报警等一系列功能。具有体积小、重量轻、寿命长、免维护，无污染、安全省电等特点。

2 用途及适用范围

适用于煤矿井下照明和甲烷超限报警，也可用于其他需要移动照明的场所。

3 规格型号及代表意义

K

L

W

5

L

M

（A）

修改序号

免维护

LED光源

蓄电池容量；5Ah

甲烷报警

锂离子蓄电池

报警矿灯

4 使用环境条件

  1）环境温度：-10℃～40℃；

  2）相对湿度：≤95%；

  3）大气压力：（86～106）kPa；

  4）可用于高瓦斯矿井。

5 产品执行标准

GB 3836.1-2010 爆炸性环境 第1部分：设备 通用要求、GB 3836.2-2010 爆炸性环境 第2部分：由隔爆外壳“d”保护的设备、GB 3836.4-2010 爆炸性环境 第4部分：由本质安全型“i”保护的设备、GB 7957-2003《矿灯安全性能通用要求》、MT 927-2004《KL型矿灯》、MT/T409-2007《甲烷报警矿灯》和Q/SD 034-2012 《KLW5LM（A）型甲烷报警矿灯》。

6 防爆标志：Exs[ib]dI。

二 结构特征

1 结构

报警矿灯由蓄电池槽内的电池组、短路保护器，通过电缆与灯头连接组成。蓄电池与灯头结构见图1。



1下壳  2皮带环  3 上盖  4压紧螺母  5 电缆护套  6电缆  7短路保护器  8 隔板

 9紧固螺钉  10 PTC  11 电池组  12 灯头板  13 帽钩  14 开关 15 充电螺钉

16 灯头圈  17 防护玻璃  18 主光源  19 反射杯  20 报警电路及催化元件

图1   KLW5LM（A）型报警矿灯结构

2 安全保护工作原理

1）本报警矿灯充放电采用全自动管理电路，充电采用先恒流后恒压，由充电电路软件控制。报警矿灯充电时，当电池电压≥4.2V±0.05V时，过充电保护动作，断开充电电流。当充电时间超过12小时而过充电保护仍未动作时，充电超时保护动作，断开充电电流。当电池电压≤2.9V时，过放保护动作，报警矿灯自动熄灭，需重新充电后使用。当报警矿灯发生短路故障时，保护电路的短路保护器在15ms内切断电源，待故障解除后，重新打开开关，即可恢复照明。以上多种保护功能，保证了报警矿灯能在易燃、易爆环境中安全使用。

2）主灯LED 恒流驱动：可保证在设计工作时间内主灯光通量不会因电池电压的变化而迅速衰减。

三 基本参数

报警矿灯基本参数见表1。

表1

项目				单位	技术指标
额定容量				Ah	5
额定电压				V	3.7
点灯时间				h	≥11
主光源	额定电压			V	3.7
	额定电流			A	0.20
	最大照度 （距灯1m）		点灯开始	lx	≥1000
			点灯11h后		≥500
辅助光源				w	0.2
电池循环寿命				次数	＞500
载体催化元件		工作电压		V	2.5
		工作电流		mA	≤95
报警点（出厂设定）				%CH4	1.00
报警点误差					±0.10

四 外形尺寸

1）灯头外形尺寸：Φ71 mm×75mm；

2）电池盒外形尺寸：71 mm×40 mm×110mm；

3) 重量：＜0.7kg。

五、使用方法

1）当报警矿灯电压低于（2.9±0.1）V时，报警矿灯会自动熄灭，表示报警矿灯电量不足，应及时给报警矿灯充电。

2）本报警矿灯可使用本公司配套的充电设备或铅酸电池矿灯充电架充电。当使用铅酸电池矿灯充电架充电，充电架充电电压应调整在5.5V±0.1V。报警矿灯充电时，报警矿灯辅助光源会间隔数秒闪亮一次，表示正在充电，当辅助光源停止闪亮，即表示电池已充满电。对因电量耗尽而自动熄灭的报警矿灯充电，一般充电时间不超过10小时。

2、使用说明

1）将腰带穿入报警矿灯蓄电池槽腰带环，系好腰带，将灯头卡在安全帽上，理顺电缆，开启帽灯上的灯头开关。

2）本报警矿灯为LED双光源照明，根据需要按动灯头上的电子开关钮可任意转换主、辅光源和关灯。

电子开关转换逻辑关系为：（关闭状态）— 主光源 —辅光源 — 关闭。

3）打开主灯或辅灯，如果间隔的连续闪烁六次时，说明报警矿灯没有进行报警标校。如果间隔连续闪烁三次，说明报警矿灯检测到周围环境里有甲烷气体，进行报警指示。使用时，应该先对报警矿灯进行通气标校后，方可正常使用。



六 报警工作原理及标校步骤

1、工作原理

当报警矿灯被置于有甲烷气体的环境里时，甲

烷气体通过灯头外壳探测小孔进入气室，气室内的

载体催化元件表面产生无焰燃烧，其阻值增大，载

体催化元件与电阻组成的惠斯登电桥失去平衡即输

出电压讯号，经过微处理器数据处理，由主光源或

辅光源指示。当甲烷气体浓度超出预先设置的报警

点后，主光源或副光源间隔的连续三次闪烁，进行

光闪烁报警。

 2 、标校                                                         图2

1）准备：将报警矿灯充满电，打开主灯预热10分钟，准备好1%的标准气体，打开标校装置电源（见图2）；

2）标定：将灯头卡在标校装置的灯头座上，按一下标校按钮，3秒后主灯闪灭一次，此时将1%CH₄标准气体以200ml/min流量通入报警矿灯报警腔的进气口，报警矿灯自动进行标定，当主灯再次熄灭时，标定结束（此过程大约30秒）；

3）验证：标定结束后继续通入标准气体，如果报警矿灯每隔5秒闪动3次，表示正常；如果不断闪烁，表示传感器失效或报警板损坏。

4）断开报警灯检测电源。

七 报警矿灯的一般故障分析与排除.

表2

八、注意事项与安全提示

1、报警灯应定期进行标校，一般一个星期标校一次。

2、使用或贮存的环境严禁有硫化物、有机硅等化工物质，此类物质会造成甲烷传感器中毒，使其活性下降。

3、严禁用打火机气体（丁烷）到灯头探测处进行试验，以防高浓度气体损坏甲烷传感器。

4、报警矿灯应在电池80%容量情况下存放和运输，长期存放超过3个月应充、放电一次。运输过程中严禁剧烈机械冲击和爆晒、雨淋、严防摔掷、翻滚、重压。

5、本报警矿灯所装配的电缆符合MT 818.10标准规定并具有在有效期内的安标证，使用者不得随意更换。

6、本报警矿灯所装配的可重复使用的报警矿灯短路保护器符合MT 395标准规定并具有在有效期内的安标证，使用者不得随意更换。

7、本报警矿灯所装配的载体催化元件为江苏金坛市博立电子元件有限公司生产的MJC4/2.5L型，安标证号：MFA080036，使用者不得随意更换。

8、报警矿灯应贮存在环境温度（0～40）℃，干燥、清洁、通风良好、无腐蚀性介质的仓库内，应远离火源及热源。

九、开箱检查其成套性

1、甲烷报警矿灯                   1盏

2、使用说明书                     1份

3、合格证                         1份

十 保修说明

1、本产品保修期为12个月，自发货之日起计算。用户在使用中应按照说明书要求操作，由于使用不当或私自拆卸造成的损坏不在保修范围内。

2、产品一经使用不得退换。保修期内因质量原因引起的损坏厂家负责保修。

附录A （规范性资料）

A.1: 报警矿灯采用的载体催化元件

序号	型号名称	规格	防爆证号	安标证号	生产厂
1	MJC4/2.5L 载体催化元件	（0.00～4.00）%CH4 Ui：2.6V；Ii：100mA	10621067UG	MFA080036	金坛市博立电子元件有限公司
