林亚选材-中国水泥商城-建材商城

咸阳环氧树脂灌浆料

全国供应 型号齐全

北京远华世纪建材有限公司（西安分公司）

买灌浆料首选远华世纪建材，本公司灌浆料品种齐全,产品优质,灌浆料的诚信企业!

本公司产品具有第三方权威检测报告（检测报告、合格证），质量可靠，价格优惠。欢迎您选购！

高强无收缩灌浆料简介

灌浆料采用优化的产品制作工艺，采用现代新材料研制开发而成的填充用系列灌注材料。 具有自流平、免振捣、超早强、高强、微膨胀、抗收缩、抗渗透、耐磨损、耐老化等特性及多种使用功能。操作简便，应用广泛。在各种设备安装和工程抢修、加固施工中，应用 本产品能显著加快工程进度，提高工程质量。浇灌后数小时可行人、通车，24小时达到设计使用强度，即可安装和运行设备，提前投产或恢复生产。

二、水泥基高强无收缩灌浆料主要用于：

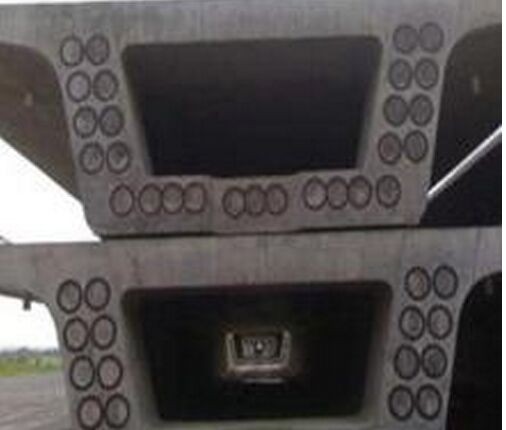

1、加固类、地脚螺栓锚固、核电设备的固定、路桥工程的加固、栽埋钢筋、混凝土结构加固和改造、静力压桩工程封桩。
2、设备安装类。电厂等机电设备安装，水泥厂水泥磨安装灌浆，煤矿设备安装灌浆，轨道及钢结构安装，机器底座、钢结构与地基怀口、设备基础的二次灌浆。
3、工程抢修类。墙体结构的加厚及漏渗水的修复，各种基础工程的塌陷灌浆以及飞机跑道的抢修、各种抢修工程等，旧混凝土结构的裂缝治理。
三、产品特点
1、早强、高强。浇后1-3天强度高达30Mpa以上，缩短工期。
2、自流性能好。 现场只需加水搅拌，直接灌入设备基础，砂浆自流，施工免振，确保无振动、长距离的灌浆施工。
3、微膨胀。浇注体长期使用无收缩，保证设备与基础紧密接触，基础与基础之间无收缩，并适当的膨胀压应力确保设备长期安全运行。
4、抗油渗。在机油中浸泡30天后其强度提高10%以上，成型体、密实、抗渗、适应机座油污环保。
5、耐久性强。200万次疲劳试验，50次冻融环境试验强度无明显变化。
6、耐侯性好。-40℃～600℃长期安全使用。
7、低碱耐蚀。严格控制原材料碱含量，适用于碱-集料反应有抑制要求的工程。
四、施工前的准备

??CGM灌浆料施工前应准备

■ 机械搅拌：混凝土搅拌机或砂浆搅拌机；

■ 人工搅拌：搅拌槽及铁铲若干；

■ 水桶若干；

■ 台秤若干；

■ 高位漏斗、灌浆管及管接头；

■ 流槽；

■ 灌浆助推器（尺寸可视现场情况而定，见图1）

■ 模板(钢模、木模);

■ 草袋、岩棉被等;

■ 棉纱;

■ 胶带;

图1 灌浆助推器形式

第五章 CGM灌浆料的拌和

??CGM灌浆料的拌和

■ GM灌浆料拌和时，加水量应按随货提供的产品合格证上的推荐用水量加入，搅拌均匀即可使用。对于地脚螺栓锚固和栽埋钢筋，用水量可根据工程实际情况适当减少。拌和用水应采用饮用水，使用其它水源时，应符合现行《混凝土拌和用水标准》(JGJ63)的规定。

■ CGM灌浆料的拌和可采用机械搅拌或人工搅拌。推荐采用机械搅拌方式，搅拌时间一般为1~2分钟。采用人工搅拌时，应先加入2/3的用水量拌和2分钟，其后加入剩余水量搅拌至均匀。

■ 搅拌地点应尽量靠近灌浆施工地点，距离不宜过长。

■ 每次搅拌量应视使用量多少而定，以保证40分钟以内将料用完。

■ 冬期施工CGM灌浆料及拌和水应符合现行《钢筋混凝土工程施工及验收规范》(GB50204)的有关规定。当环境温度低于5℃时按冬期施工要求操作：

1 )灌浆前采取措施预热基础表面，使其温度保持在10℃以上，并清除积水；

2 )采用60℃左右的温水拌和灌浆材料，浆体的入模温度在10℃以上。

3 )受冻前，灌浆料抗压强度不得低于5MPa。冬季施工时，养护措施还应符合现行《钢筋混凝土工程施工及验收规范》(GB50204)的有关规定。

■ 现场使用时，严禁在CGM灌浆料中掺入任何外加剂、外掺料。

施工步骤
1、基础处理：清扫设备基础表面，不得有碎石、浮浆、灰尘、油污和脱模剂等杂物。灌浆前24h，设备基础表面应充分湿润。灌浆前1h，应吸干积水。
2、根据设备机座的实际情况，选择相应的灌浆方式：由于CGM具有很好的流动性能，一般情况下，用"自重法灌浆"即可，即将浆料直接自模板口灌入，完全依靠浆料自重自行流平并填充整个灌注空间；若灌注面积很大、结构特别复杂或空间很小而距离很远时，可采用"高位漏斗法灌浆"或"压力法灌浆"进行灌浆，以确保浆料能充分填充各个角落。
3、支模：根据确定的灌浆方式和灌浆施工图纸支设模板，模板定位标高应高出设备底座上表面至少50mm，模板必须支设严密、稳固，以防松动、漏浆。
4、灌浆料的搅拌按产品合格证上推荐的水料比确定加水量：拌和用水应采用饮用水，水温以5～40℃为宜，可采用机械或人工搅拌。采用机械搅拌时，搅拌时间一般为1～2分钟。采用人工搅拌时，宜先加入2/3的用水量搅拌2分钟，其后加入剩余用水量继续搅拌至均匀。
5、灌浆：灌浆施工时应符合下列要求：
1）浆料应从一侧灌入，直至另一侧溢出为止，以利于排出设备机座与混凝土基础之间的空气，使灌浆充实，不得从四侧同时进行灌浆。
2）灌浆开始后，必须连续进行，不能间断，并应尽可能缩短灌浆时间。
3）在灌浆过程中不宜振捣，必要时可用竹板条等进行拉动导流。
4）每次灌浆层厚度不宜超过100mm。
5）较长设备或轨道基础的灌浆，应采用分段施工。每段长度以10m为宜。
6）灌浆过程中如发现表面有泌水现象，可布撒少量CGM干料，吸干水份。
7）对灌浆层厚度大于1000mm大体积的设备基础灌浆时，可在搅拌灌浆料时按总量比1：1加入0.5mm石子，但需经试验确定其可灌性是否能达到要求。
8）设备基础灌浆完毕后，要剔除的部分应在灌浆层终凝前进行处理。
9）在灌浆施工过程中直至脱模前，应避免灌浆层受到振动和碰撞，以免损坏未结硬的灌浆层。
10）模板与设备底座的水平距离应控制在100mm左右，以利于灌浆施工。
11）灌浆中如出现跑浆现象，应及时处理。
12）当设备基础灌浆量较大时，应采用机械搅拌方式，以保证灌浆施工。远华世纪灌浆施工

第一步：基础处理

1、基础表面应进行凿毛处理，或采用专用加固界面剂J-302混凝土再浇剂做界面处理。

2、清洁基础表面，不得有碎石、浮浆、浮灰、油污和脱模剂等杂物。

3、灌浆前24h，基础表面应充分湿润，灌浆前1h，清除积水。

第二步：支模

1、按灌浆施工图支设模板。模板与基础、模板与模板间的接缝处用水泥浆(推荐901快速堵漏剂)、胶带等封缝，达到整体模板不漏水的程度。

2、模板与设备底座四周的水平距离应控制在100mm左右，以利于灌浆施工。

3、模板顶部标高应高出设备底座上表面50mm。

4、灌浆中如出现跑浆现象，应及时处理。

第三步：灌浆料配制

1、一般通用加固型按13-15%的标准加水搅拌,豆石加固型按9-11%的标准加水搅拌。

2、推荐采用机械搅拌方式，搅拌时间一般为1-2min（严禁用手电钻式搅拌器）。采用人工搅拌时，应先加入2/3的用水量拌和2min，其后加入剩余水量搅拌至均匀。

3、每次搅拌量应视使用量多少而定，以保证40min以内将料用完。

4、现场使用时，严禁在灌浆料中掺入任何外加剂、外掺料。

第四步：灌浆施工方法

1、较长设备或轨道基础，应采用分段施工。

2、几种常用灌浆方式图示：

3、二次灌浆时，应符合下列要求。

① 二次灌浆时，应从一侧或相邻的两侧多点进行灌浆，直至从另一侧溢出为止，以利于灌浆过程中的排气。不得从四侧同时进行灌浆。

② 灌浆开始后，必须连续进行，不能间断。并尽可能缩短灌浆时间。

③ 在灌浆过程中严禁振捣。必要时可用灌浆助推器沿灌浆层底部推动灌浆料，严禁从灌浆层中、上部推动，以确保灌浆层的匀质性。

④、设备基础灌浆完毕后，应在灌浆后3-6h沿设备边缘向外切45度斜角以防止自由端产生裂缝 ，如无法进行切边处理，应在灌浆后3-6h后用抹刀将灌浆层表面压光。

⑤、当灌浆层厚度超过150mm时，应采用豆石加固型高强无收缩灌浆料。

⑥、当设备基础灌浆量较大时，豆石加固型灌浆料的搅拌应采用机械搅拌方式，以保证灌浆施工。

第五步：养护

1、灌浆完毕后30min内应立即加盖湿草帘或岩棉被,并保持湿润。

2、冬季施工时,养护措施还应符合现行<<钢筋混凝土工程施工及验收规范>>(GB50204)的有关规料达到拆膜时间后，可进行设备安装,具体时间参见“拆膜和养护时间及环境温度的关4、在设备基础灌浆完毕后，如有要剔除部分,可在灌浆完毕后3-6h后,即灌浆层硬化前用抹刀或铁锨工具轻轻铲除。

5、不得将正在运转的机器的震动传给设备基础，在二次灌浆后应停机24-36h,以免损坏未结硬的灌浆层。

6、养护
1）灌浆完毕后30分钟内,应立即喷洒养护剂或覆盖塑料薄膜并加盖岩棉被等进行养护,或在灌浆层终凝后立即洒水保湿养护。
??2）冬季施工时,养护措施还应符合现行《钢筋混凝土工程施工验收规范》(GB50204)的有关规定。
??3）在不同温度条件下的养护时间和拆模时间表
?? 日最低气温（℃） 拆模时间（h） 养护时间（d）
?? －10～0? 96           14
?? 0～5               72          10
?? 5～15              48           7
?? ≥15               24           7

五、材料包装与储存：

灰色粉末，用塑料纸袋包装，净重50公斤/袋。保质期6个月，须贮存于干燥通风的室内。

六、参考用量：
参考用量计算以2.2~2.4吨/立方米的依据，计算实际使用量。

出厂

■ 凡有下列情况之一者，不得出厂：不合格品、技术文件不全（产品合格证、使用说明书、出厂检验报告）、包装不符、质量不足、产品变质，以及超过有效期限。

■ 出厂检验报告内容应包括：产品名称与型号、引用标准、生产厂家名称与地址、生产日期、产品有效期、检验部门印章、检验人员签字（或代号）、用水量、流动度（或坍落度和坍落扩展度）的初始值和30min保留值、竖向膨胀率、1d抗压强度。当用户需要时，生产厂家应在水泥基灌浆材料发出之日起7d内补发3d抗压强度值、32d内补发28d抗压强度值。

包装、标志、运输与贮存

■ 水泥基灌浆材料应采用有防潮衬里的包装袋，每袋净质量25kg或50kg，且不得少于标志质量的99％。

■ 随机抽取40袋25kg包装或20袋50kg包装的产品，其总质量不得少于1000kg。

■ 其它包装形式由供需双方协商确定，但有关包装质量要求，必须符合上述原则规定。

■ 包装袋上应清楚标明：产品名称，型号，净质量，生产厂家名称、地址与电话，出厂编号，执行标准号，生产日期，有效期，防潮、防晒标志。

■ 灌浆料在运输与贮存时不得受潮；不同品种的水泥基灌浆材料在贮运时，应标识清楚，不得混杂。

高强无收缩灌浆料价格

高强无收缩灌浆料厂家，高强无收缩灌浆料厂家直销价格
