详情介绍

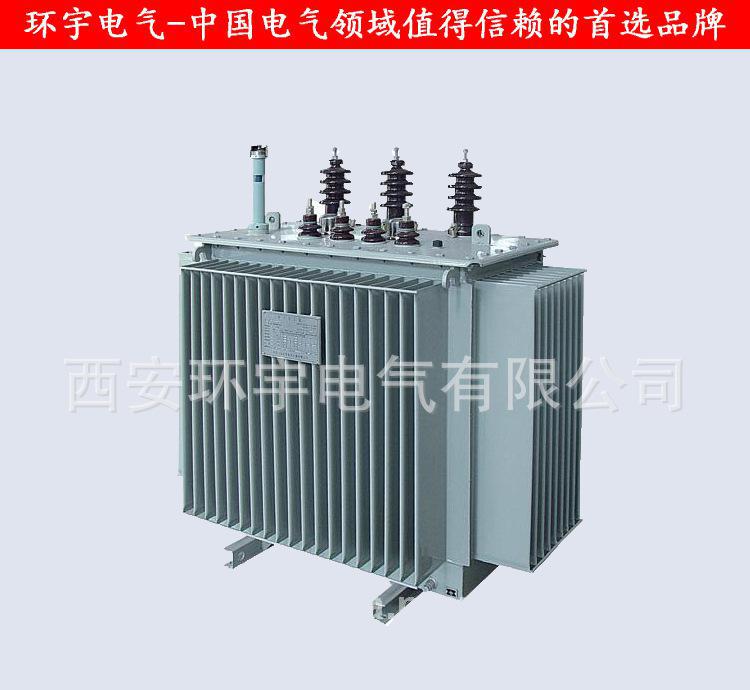

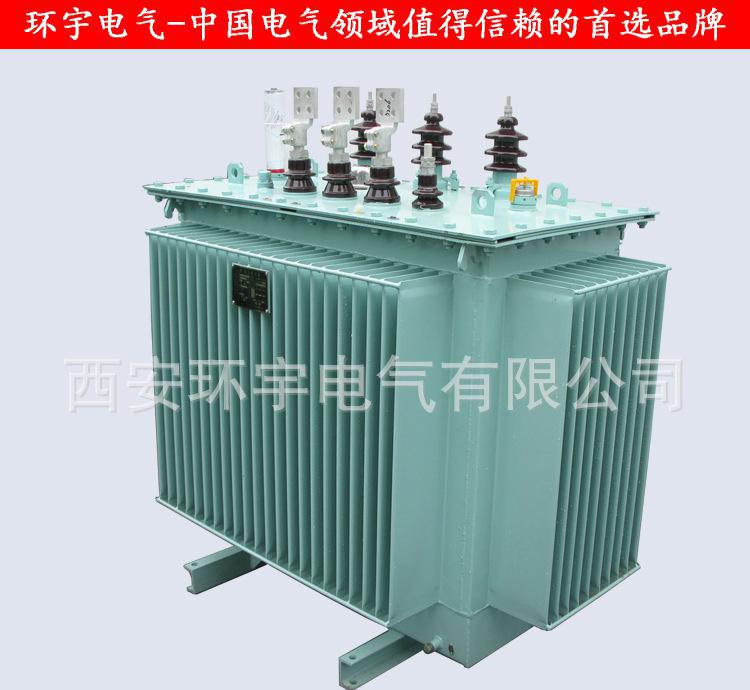

环宇集团节能环保型电力变压器S11-M-50KVA 10KV变0.4KV 全铜
销售热线：15319778082 企业QQ：211146026
执行标准
GB 1094 电力变压器
GB/T 15164 油浸式电力变压器负载导册
GB/T 6451 三相油浸式电力变压器技术参数和要求
GB 2536 变压器油
GB 311.1 高压输变电设备的绝缘配合
JB/T 501 电力变压器实验导册
GB 10237 电力变压器绝缘水平和绝缘实验外绝缘的空气间隙
DL/T 572 变压器运行规程
产品特点
1、变压器铁芯采用进口优质冷轧硅钢片叠积而成，大大降低空载损耗和空载电流，并对铁芯进行绑扎，保证铁芯的紧实度，降低噪声。
2、高低压绕组用无氧铜绕制，低压绕组500kVA及以下采用双层圆筒式结构。630kVA及以上采用双螺旋或四螺旋结构，高压绕组采用多层圆筒式结构。
3、变压器连接组采用Dyn11,减少谐波对电网的影响，改善供电质量。
4、变压器为全密封结构，延长使用寿命，免吊芯，免维修。
5、实测噪声值低于标准。
本系列变压器经正常运输后，不需要吊芯检查，即可安装有关的零部件，进行验收项目试验，合格后即可投入运行。
使用条件
1、最高环境温度：+40℃
2、最低环境温度：-25℃
3、海拔高度：<1000m
4、最高月平均相对湿度：90%（20℃）
5、安装地点：安装在没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所，户内或户外。
S11型10kV双绕组系列主要产品性能参数：
型号 额定容量（KVA） 联接组标号 电压组合（KV） 空载损耗（W） 负载损耗（W） 空载电流（%） 短路抗阻（%） 高压 分接范围 低压 S11-M-30 30 Yyn0
或
Dyn116
6.3
10
10.5
11±5%
或
±2×2.5%
0.4 100 600 2.3 4.0 S11-M-50 50 130 870 2.0 S11-M-63 63 150 1040 1.9 S11-M-80 80 180 1250 1.9 S11-M-100 100 200 1500 1.8 S11-M-125 125 240 1800 1.7 S11-M-160 160 280 2200 1.6 S11-M-200 200 340 2600 1.5 S11-M-250 250 400 3050 1.4 S11-M-315 315 480 3650 1.4 S11-M-400 400 570 4300 1.3 S11-M-500 500 680 5100 1.2 S11-M-630 630 810 6200 1.1 4.5 S11-M-800 800 980 7500 1.0 S11-M-1000 1000 1150 10300 1.0 S11-M-1250 1250 1360 12800 0.9 S11-M-1600 1600 1640 14500 0.8 S11-M-2000 2000 2280 17820 0.6 5.0 S11-M-2500 2500 2700 20700 0.6 S11型10kV双绕组系列主要产品性能参数：
型号 额定容量（KVA） 联接组标号 电压组合（KV） 空载损耗（W） 负载损耗（W） 空载电流（%） 短路抗阻（%） 高压 分接范围 低压 S11-M-30 30 Dyn11 20 ±5%
或
±2×2.5%
0.4 90 660 2.1 5.5 S11-M-50 50 130 960 2.0 S11-M-63 63 150 1145 1.9 S11-M-80 80 180 1370 1.8 S11-M-100 100 200 1650 1.6 S11-M-125 125 240 1980 1.5 S11-M-160 160 290 2420 1.4 S11-M-200 200 330 2860 1.3 S11-M-250 250 400 3350 1.2 S11-M-315 315 480 4010 1.1 S11-M-400 400 570 4730 1.0 S11-M-500 500 680 5660 1.0 S11-M-630 630 810 6820 0.9 6.0 S11-M-800
800 980 8250 1.8 S11-M-1000 1000 1150 11330 0.7 S11-M-1250 1250 1350 13200 0.7 S11-M-1600 1600 1630 15950 0.
