详情介绍
产品介绍：
DXW（N）12-SEPRI-40.5～1100kV系列高压带电显示闭锁装置分别使用于40.5kV、72.5kV、126kV、252kV、363kV、550kV、800kV、1100kV电压等级的高压输变电线路、GIS金属封闭组合电器及各种高压开关设备中。其主要作用是对高压、超高压设备进行验电，通过指示灯直观地反映出高压线路或高压设备的带电状况，并输出闭锁信号，通过电磁锁对相关操作机构进行强制闭锁。
本装置的传感器采用感应工作原理，不与带电体直接接触，安装简单方便，维护费用低，使用寿命长，安全可靠。本装置符合电力行业标准“DL/T 538-2006高压带电显示装置”的要求。并通过了国家高压电器质量监督检验中心、西安高压电器研究院实验认证中心最严格的各项测试。
主要作用：
对高压、超高压设备进行验电，通过指示灯直观地反映出高压线路或高压设备的带电状况，并输出封闭锁信号，通过电磁锁对相关操作机构进行强制闭锁。
产品特点：
1、 安全可靠
本装置传感器与高压线路或设备部直接接触，装设在各电压等级的安全区内，一次线路保证安全。不会发生绝缘击穿和危害一次设计及人身安全。
功耗低，发热量小，对设备散热要求降低。
集成电路的采用使得设备结构紧凑，可靠性高。
2、 特性稳定、抗干扰能力强
电路设计先进、制造工艺具有高温定和高可靠性。设有温度补偿线路、自检线路、滤除过压、高频信号等有害噪音，电路保证指示稳定，无误报，选用宽范围开关电源供电，工作不受电源电压波动的影响。
工作电源断电，闭锁回路不解锁。
3、 安装方便，维护简单
体积小，便于使用、维护和安装。
户外安装无需停电。户内、外GIS安装按用户订货要求，主机厂配套安装。
产品结构:

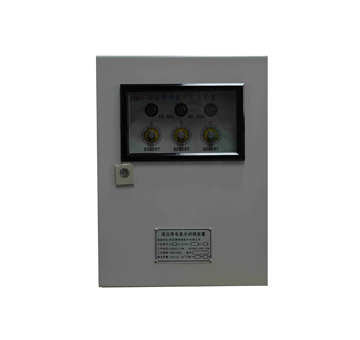

DXW（N）12-SEPRI-40.5～1100kV高压带电显示闭锁装置主要由显示控制器和感应传感器组成。
安装场所 ：
?GIS金属封闭组合电气；
?变电站的总线，供电线的引出、引入线及高压线路；
?实验室的高压线路、实验回路的高压、超高压线路；
?如电缆终端、断路器进出线侧、接地开关进线侧，隔离开关仅限出线侧、变压器的进出线侧等一次设备的母线上。
技术参数：
|
|
单相 |
双相 |
三相 |
||
|
线路电压 |
40.5～1100kV 50/60Hz |
||||
|
输入信号电流 |
≥2μA |
||||
|
温度稳定度指示输出 |
≤±2% |
||||
|
电源稳定度切换点动作 |
±5% |
||||
|
触点数 |
3对常开常闭（可根据用户要求增减） |
||||
|
触点开关容量 |
5A/AC240V 0.8A/DC220V |
||||
|
工作状态指示灯 |
（有高压）红灯亮 （无高压）绿灯亮 （没有电源）灯灭 |
||||
|
电源电压 |
AC220V或DC220V、DC110V |
||||
|
功耗 |
2W |
3W |
4W |
||
|
寿命 |
五年以上 |
||||
|
电源电缆规格（线径、线数、外径） |
Φ0.5mm≤线径≤Φ3mm 线数≥3芯 外径≤Φ16mm |
||||
|
接点信号联接电缆规格 （线径、线数、外径） |
Φ0.5mm≤线径≤Φ3mm 线数≥3芯 外径≤Φ16mm |
||||
|
海拔高度 |
≤3500m |
||||
|
使用环境温度 |
-40℃～+75℃ |
||||
|
使用环境湿度 |
≤95%（无冷凝） |
||||
产品安装与调试：
1、安装前准备
1）根据现场使用、维护和巡检方便的原则，高压带电显示闭锁装置配套方式：汇控柜外（机柜式）、汇控柜内（嵌入式和壁挂式）。
2）开箱核对产品数量、配件、工作电源、监测线路的电压等级等。
3）与用户沟通，确定产品监测对象、安装位置、闭锁接点使用及现场施工要求。
4）户外式感应传感器安装，需明确传感器的安装距离，其应大于此电压等级的空气绝缘距离，小于此电压等级下的最远感应距离，结合设计方案，选定安装位置。
5）确定带电显示装置的闭锁方式，装置可与电磁锁、机械程序锁、微机闭锁等防误装置配合实施强制闭锁。
2、安装
2.1汇控柜外配套安装（机柜式产品安装）
产品安装位置随感应传感器的位置确定，机柜正面尽量面向工作人员巡视时最易看到的位置，安装高度以观察窗到地面1.7米为宜，并使用配件预装。
本产品自交付之日起，提供一年质量保证。在质保期内，由于产品质量原因导致的产品损坏，本公司予以免费维修或调换。
因使用不当等非质量原因造成的损坏，或超过产品质保期，本公司予以终身维修和维护，由此产生的费用有用户承担。
