详情介绍
产品介绍:

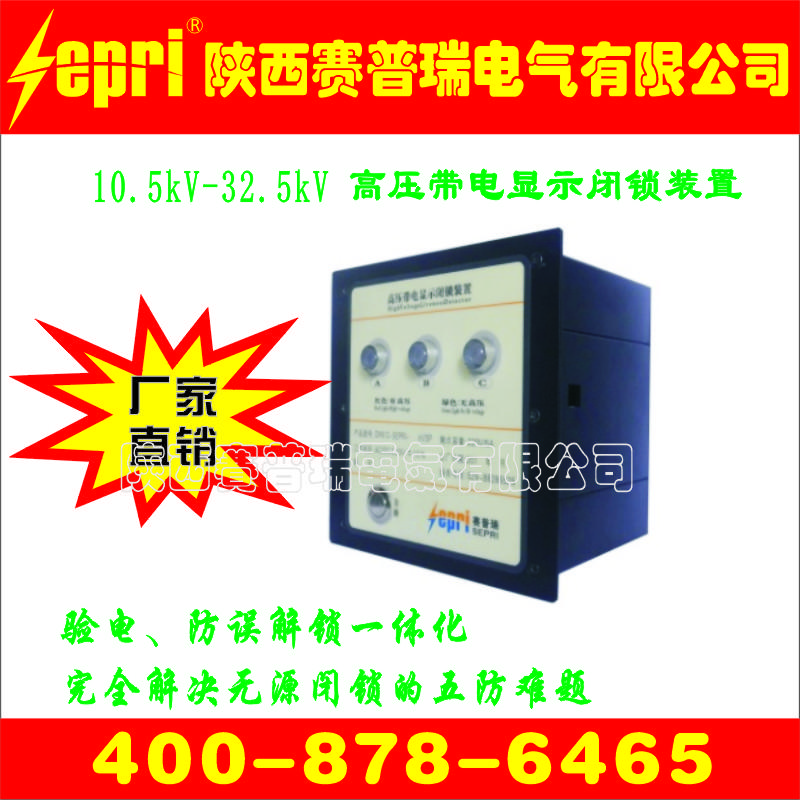

DXW（N）12-SEPRI-12～40.5kV系列高压带电显示闭锁装置（感应式）是一种新型的防止电气误操作装置，系感应式高压带电检测装置。适用于交流50Hz、额定电压12、40.5kV的户内外电气设备或网络，用于反映线路、母线、主变、电缆等带电状况，防止电气误操作。该装置可安装在开关柜、网门及其它需要闭锁的地方实施强制闭锁，防止电气误操作。产品符合电力行业标准“DL/T 538-2006高压带电显示装置”的要求，是户内高压电气设备验电闭锁的首选装置。
产品特点:
1、 安全可靠
本装置传感器与高压线路或设备部直接接触，装设在各电压等级的安全区内，一次线路保证安全。不会发生绝缘击穿和危害一次设计及人身安全。
功耗低，发热量小，对设备散热要求降低。
集成电路的采用使得设备结构紧凑，可靠性高。
2、 特性稳定、抗干扰能力强
工作电源断电，闭锁回路不解锁。
3、 安装方便，维护简单
户外安装无需停电。户内、外GIS安装按用户订货要求，主机厂配套安装。
技术参数:
线路电压
12kV、40.5kV 50/60Hz
输入信号电流
≥4μA
触点数
3对常开常闭（可根据用户要求增减）
触点开关容量
5A/AC240V、0.8A/DC220V
工作状态指示灯
（有高压）红灯亮、（无高压）绿灯亮、（没有电源）灯灭
电源电压
AC220V或DC220V、DC110V
功耗
≤2W
寿命
五年以上
传感器与母线的距离
12kV 125～150mm（户内）
40.5kV 350～450mm（户内）
海拔高度
≤3500m
使用环境温度
-40℃～+75℃
使用环境湿度
≤95%（无冷凝）
外形尺寸
158×90×60mm（安装179×50mm、4-φ6）壁挂式
156×92×70mm（开孔158×94mm）嵌入式
传感器外形尺寸
外径30mm【安装方式待定】
注：在特殊环境下使用，可在闭锁装置主机内设计加装温湿度控制系统。
产品结构:
DXW（N）12-SEPRI-12～40.5kV系列高压带电显示闭锁装置主要由显示控制器和感应传感器组成。

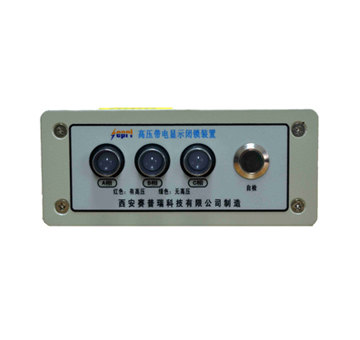

显示控制器
感应式传感器
注：可根据现场情况，确定安装方案
工作原理:
判定线路是否有高压，有高压时红灯指示，对相关操作机构进行强制闭锁，同时向报警电路、电磁锁回路、微机闭锁系统输送信号；无高压时绿灯指示，闭锁装置解锁。
产品安装与调试:
1、安装前准备
1）根据现场使用、维护和巡检方便的原则，高压带电显示闭锁装置配套方式：户内（嵌入式和壁挂式）。
2）开箱核对产品数量、配件、工作电源、监测线路的电压等级等。
3）与用户沟通，确定产品监测对象、安装位置、闭锁接点使用及现场施工要求。
4）户外式感应传感器安装，需明确传感器的安装距离，其应大于此电压等级的空气绝缘距离，小于此电压等级下的最远感应距离，结合设计方案，选定安装位置。
5）确定带电显示装置的闭锁方式，装置可与电磁锁、机械程序锁、微机闭锁等防误装置配合实施强制闭锁。
2、安装
2.1显示控制器
汇控柜内配套安装分为柜内挂装和嵌入式安装（安装尺寸见附图）
2.2感应传感器
传感器安装于被监测母线正下方，安装距离参考“技术参数表” ，使用安装件在对应被监测相正下方进行预装，并保证相对平行。使用专用信号线将感应传感器与主机连接。
产品安装位置及方式符合GIS厂家设计要求，并使用配件预装。使用专用信号线将感应传感器与主机联接（按工程要求进行敷设），外屏蔽层与芯线的护层分开，用绝缘胶带对线头进行处理，螺钉紧固。
工作状态说明:
|
设备状态 |
线路状态 |
验电指示状态 |
闭锁状态 |
|
正常、无工作电源 |
无高压 |
灯灭 |
闭锁 |
|
有高压 |
|||
|
正常、有工作电源 |
无高压 |
绿灯亮 |
解锁 |
|
有高压 |
红灯亮 |
闭锁 |
常见故障及处理故障:
故障
原因
解决方法
备注
指示灯不亮
1.电源未接通。
2.工作电源开关未打开。
3.指示灯损坏。
4.宽频电源模块损坏。
1.接通电源。
2.打开工作电源开关。
3.更换指示灯。
4.更换宽频电源模块。
红/绿指示灯不能翻转
1.信号线的芯线与屏蔽层接反或接触不良。
2.信号线的型号不匹配。
3.“感应幅度调节”旋钮指示在“0”位或过低。
4.电位器失效。
5.指示灯坏。
6.感应传感器安装距离不够。
7.主板故障。
1.重新接信号线。
2.使用原装设备信号线。
3.顺时针旋转“感应幅度调节”旋钮，到临界点，在上调一大格。
4.更换电位器。
5.更换指示灯。
6.调节传感器的安装距离（见附表）。
7.更换主板。
注意：
1.芯线与屏蔽层的连接必须可靠，且芯线与屏蔽层不可短路。
2.如果电位器调到最大值还是不翻转，则电位器有可能损坏。
本产品自交付之日起，提供一年质量保证。在质保期内，由于产品质量原因导致的产品损坏，本公司予以免费维修或调换。
因使用不当等非质量原因造成的损坏，或超过产品质保期，本公司予以终身维修和维护，由此产生的费用有用户承担。
注意：
1.芯线与屏蔽层的连接必须可靠，且芯线与屏蔽层不可短路。
2.如果电位器调到最大值还是不翻转，则电位器有可能损坏。
